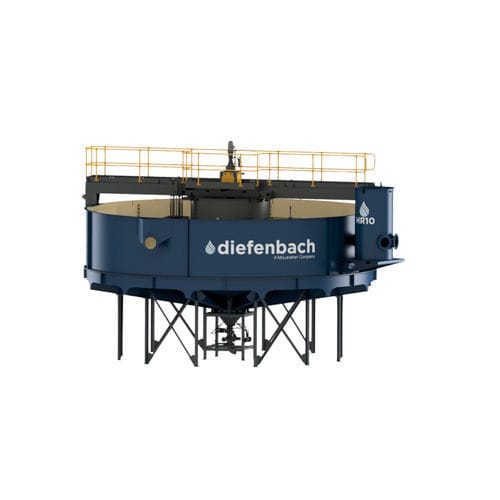

Épaississeur par gravité HR

pour installation de traitement des eaux usées

Présentation
Les épaississeurs sont des équipements industriels utilisés pour la séparation solide/liquide et la déshydratation dans de nombreux secteurs et applications, notamment la densification de produit pour un traitement efficace, le lavage par décantation en contre-courant (CCD), la clarification des eaux usées et la gestion des résidus en mines et pour le traitement des agrégats. Selon l’application, le produit valorisé peut être le liquide clarifié (déborde) ou les solides épaissis (sous-écoulement).

Fonctionnement des épaississeurs Diefenbach
Les épaississeurs Diefenbach comprennent un réservoir, une conduite d’alimentation et un puits d’alimentation (feedwell), un racloir rotatif (avec piquets selon le type), un pont abritant le mécanisme d’entraînement des racles et un système de dosage chimique. La boue d’alimentation entre via une cuve de désaération dans le puits d’alimentation. Des produits chimiques (floculants ou coagulants) sont ajoutés pour favoriser une décantation rapide en formant des particules plus grosses et plus lourdes. Le racloir rotatif déplace les solides déposés vers le cône de décharge central pour l’évacuation du sous-écoulement. Le liquide clarifié déborde du déversoir supérieur et est dirigé pour traitement ultérieur ou réutilisation comme eau de procédé.

Composants clés

• Réservoir (fabriqué; les réservoirs de plus grand diamètre peuvent avoir des fonds en acier sag)
• Conduite d’alimentation et puits d’alimentation avancé (pour une distribution optimale des flocs)
• Mécanisme de raclage et piquets (selon le style)
• Pont avec entraînement des racles
• Système de dosage chimique (pour floculants/coagulants)

Caractéristiques et avantages

• Conceptions modernes de puits d’alimentation permettant une densité maximale du sous-écoulement avec une consommation de polymères réduite
• Options d’auto-dilution pour augmenter la vitesse de décantation, réduire la taille de l’équipement et maximiser la clarté et la densité du sous-écoulement
• Packages d’automatisation et de surveillance à distance disponibles
• Systèmes de surveillance de densité et levages automatiques des racles pour un contrôle optimisé du niveau du lit, de la densité du sous-écoulement et de l’automatisation du pompage du sous-écoulement et des réglages de levage
• Taux de récupération des liquides de 85 % ou plus, produisant un débordement pratiquement exempt de solides pour réutilisation ou traitement ultérieur
• Réduction du volume de déchets en générant un sous-écoulement de solides plus dense, diminuant les besoins de stockage et la charge sur les équipements aval tels que les filtres-presse

Types / Famille de produits

• Épaississeurs surélevés à haut débit — Gamme HR : fonds en acier sag sur grands réservoirs; accès ouvert sous le réservoir pour un pompage efficace du sous-écoulement; adaptés à la récupération d’eau de procédé réutilisable ou à la séparation des solides de la liqueur de lixiviation
• Épaississeurs de pâte — Gamme P : conçus pour atteindre la plus haute concentration en solides et une récupération maximale de l’eau de procédé ou de la liqueur de lixiviation

Pourquoi Diefenbach
Les épaississeurs Diefenbach sont conçus sur la base de décennies d’expérience en séparation solide/liquide, de modélisation par dynamique des fluides numérique (CFD) et d’essais matériaux dans leur laboratoire interne. Des conceptions de puits d’alimentation innovantes et des bonnes pratiques d’ingénierie sont mises en œuvre pour obtenir une séparation optimale sur un large éventail d’applications, y compris le lavage CCD et la gestion des résidus.

Applications

• Mines et traitement des minéraux (gestion des résidus, clarification, lavage CCD)
• Agrégats
• Recyclage des batteries et recyclage PET
• Industries chimiques et agroalimentaires (clarification de flux et récupération d’eau de procédé)

Caractéristiques / spécifications techniques

• Composants typiques : réservoir, puits d’alimentation, raclage & piquets, pont & entraînement, système de dosage chimique
• Traitement chimique : floculants ou coagulants ajoutés à l’alimentation pour favoriser la décantation
• Gestion du sous-écoulement : le racloir rotatif déplace les solides vers le cône de décharge central pour évacuation
• Débordement : le liquide clarifié déborde le déversoir ; un débordement quasi sans solides est destiné à la réutilisation ou au traitement supplémentaire
• Automatisation : options d’automatisation avancée, surveillance à distance, surveillance de densité et levage automatique des racles
• Performance : taux de récupération des liquides rapportés ≥ 85 %
• Famille de produits : Gamme HR (Elevated High-Rate) et Gamme P (Paste Thickeners)
