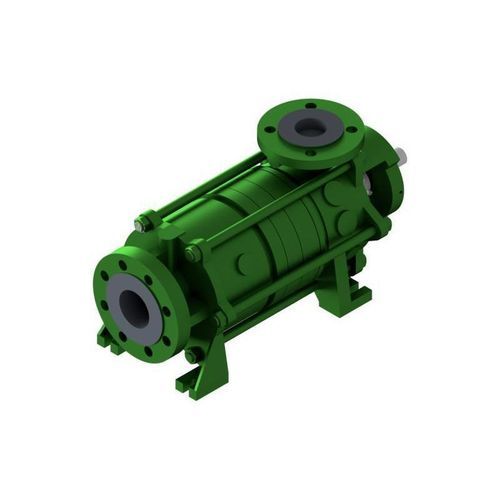

Pompe à canal latéral SC

auto-amorçantestationnaireen fonte

Description
La Type SC est une pompe à canal latéral, monopont ou multi-étages, auto-amorçante et d'installation horizontale. Outre sa capacité d'auto-amorçage, la pompe à canal latéral présente l'avantage, pour des faibles débits et des hauteurs de refoulement relativement élevées, d'être plus économique que les pompes centrifuges classiques. L'orifice d'aspiration axial associé à la roue radiale en amont permet d'obtenir de faibles valeurs de NPSH. Les étages sont étanchés par des joints toriques compartimentés. L'arbre de pompe est guidé côté refoulement dans un palier à rouleaux lubrifié à la graisse ; un palier lisse en SiC est installé côté aspiration. Un organe de guidage est conçu comme étape de maintien de pression de sorte qu'une quantité suffisante de fluide reste dans la pompe à l'arrêt pour permettre un redémarrage même en cas de hauteur d'aspiration géodésique.

Applications

• Pétrole & Gaz
• Chimie
• Pétrochimie
• Stockage de produits / parc à réservoirs
• Énergies renouvelables / Génie de l'environnement

Caractéristiques techniques
Q max : 32 m³/h**
H max : 600 m**
Pression de service : 40 bar*
Température : 180°C*
Vitesse max : 1750 min−1
Étanchéité : garniture mécanique
Installation : horizontale
Orifice d'aspiration : axial
Auto-amorçante : oui
Palier : roulements
Lubrification : graisse
Matériaux : Duplex, alliages à base de nickel, fonte à graphite sphéroïdal / acier moulé, acier inoxydable austénitique
Normes : ISO 5199
Protection Ex : Catégorie 2 / Zone 1

Remarque
* pressions et températures supérieures sur demande
** dépend de la taille et de la vitesse

Caractéristiques / Spécifications techniques

• Désignation type : Type SC
• Construction : pompe à canal latéral mono- ou multi-étages, horizontale
• Débit (Q max) : jusqu'à 32 m³/h (selon taille et vitesse)
• Hauteur (H max) : jusqu'à 600 m (selon taille et vitesse)
• Pression de service : jusqu'à 40 bar (pressions supérieures sur demande)
• Température du fluide : jusqu'à 180°C (températures supérieures sur demande)
• Vitesse max. : 1750 min−1
• Étanchéité : garniture mécanique
• Auto-amorçante : oui
• Orifice d'aspiration : axial
• Palier : palier à rouleaux lubrifié à la graisse côté refoulement, palier lisse SiC côté aspiration
• Lubrification : graisse
• Matériaux : Duplex, alliages à base de nickel, fonte nodulaire / acier moulé, acier inoxydable austénitique
• Normes : ISO 5199
• Protection Ex : Catégorie 2 / Zone 1
