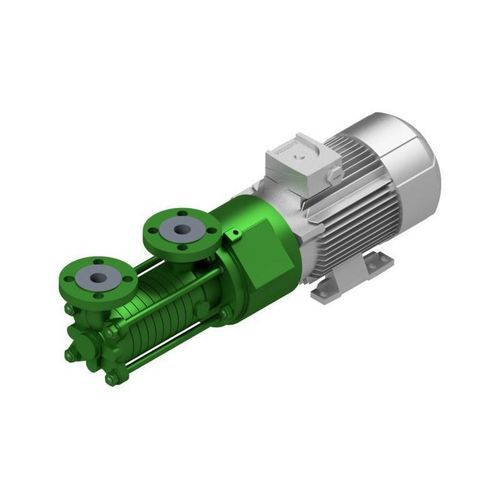

Pompe à canal latéral WPM

pour hydrocarburespour produits chimiquesà entraînement magnétique

Description
La série WPM est une pompe à canal latéral horizontale mono- ou multi-étagée, dotée d'une capacité d'auto-amorçage. Les pompes à canal latéral associent l'auto-amorçage à une forte capacité de pression, ce qui les rend économiquement avantageuses pour le pompage de faibles débits contre des hauteurs de refoulement relativement élevées par rapport aux pompes centrifuges classiques. Les prises d'aspiration et de refoulement peuvent être orientées par incréments de 90° dans toutes les directions. L'auto-amorçage n'est garanti qu'avec des prises d'aspiration et de refoulement situées en hauteur. Les étages sont étanchéifiés par des joints toriques compartimentés. L'arbre de la pompe est monté sur des paliers lisses. La pompe est équipée d'un accouplement à aimant permanent et d'une cloche de confinement qui assure l'étanchéité hermétique du fluide. Un circuit de circulation interne évacue la chaleur due aux pertes par courants de Foucault. Le montage direct du moteur auxiliaire supprime les paliers supplémentaires et l'accouplement mécanique.

Applications

• Chimie
• Pétrochimie
• Stockage en cuves / parcs à réservoirs

Principales caractéristiques

• Conception mono- ou multi-étagée à canal latéral avec accouplement à aimant permanent
• Auto-amorçage (garanti uniquement avec prises d'aspiration et de refoulement en hauteur)
• Installation horizontale
• Prises d'aspiration et de refoulement orientables par pas de 90°
• Étanchéité des étages par joints toriques compartimentés
• Palierage sur paliers lisses
• Cloche de confinement assurant l'étanchéité du fluide
• Circulation interne pour l'évacuation de la chaleur des courants de Foucault
• Montage direct du moteur auxiliaire sans paliers supplémentaires ni accouplement mécanique

Documentation
Brochure (de) disponible. Brochure (en) disponible.

Caractéristiques techniques

• Q max : 2.4 m³/h [10.6]**
• H max : 260 m [853 ft]**
• Pression d'exploitation : 24 bar [348 psi]*
• Température : 150° C [302° F]*
• Vitesse maxi : 3500 min−1
• Étanchéité / joint mécanique : accouplement magnétique
• Installation : horizontale
• Auto-amorçage : oui (uniquement avec prises en position haute)
• Palierage : paliers lisses
• Matériaux : duplex, base Ni, acier austénitique
• Normes : ISO 15783
• Protection antidéflagrante : catégorie 2 / zone 1
• * pressions et températures supérieures sur demande
• ** en fonction de la taille et de la vitesse
