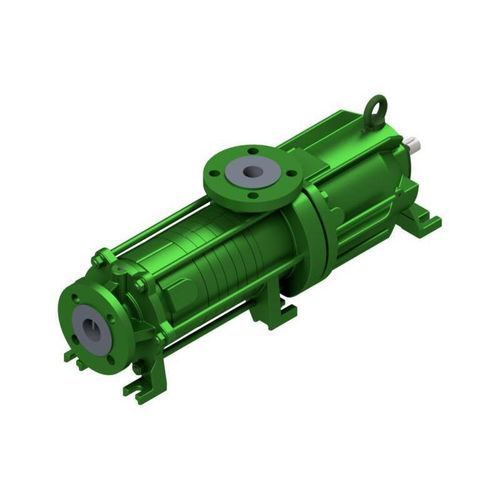

Pompe à canal latéral SCM

à carburantpour gazà huile

Description produit La SCM est une pompe à canal latéral horizontale monobloc ou multistade en exécution hermétiquement étanche, équipée d'un accouplement magnétique permanent robuste. Les brides d'aspiration et de refoulement ainsi que les boulons de carter sont dimensionnés selon PN40. Les enveloppes de confinement sont adaptées aux pressions de service et assurent l'étanchéité hermétique du fluide. Le raccord d'aspiration axial et la roue d'aspiration permettent d'obtenir de faibles valeurs de NPSH. La SCM est adaptée au transfert sûr et sans fuite de liquides dangereux ou agressifs, y compris les milieux avec une teneur en gaz importante. Les pompes à canal latéral sont plus économiques pour des débits faibles à des pressions relativement élevées grâce à leur coefficient de pression élevé par rapport aux pompes centrifuges conventionnelles.

Applications

• Pétrole & gaz
• Chimie
• Pétrochimie
• Offshore
• Technique navale / Marine
• Équipements de ravitaillement & Aviation
• Stockage en cuves / Parcs de réservoirs
• Énergies renouvelables / Génie environnemental

Données techniques (points clés) Q max : 32 m³/h [141 g.p.m.]**, H max : 600 m [1970 ft]**, pression d'utilisation : 40 bar [580 psi]*, température : 180° C [356° F]*, vitesse maximale : 1750 tr/min, étanchéité : accouplement magnétique (enveloppe de confinement), montage : horizontal, auto-amorçante : oui.

Caractéristiques / spécifications techniques

• Type : pompe à canal latéral horizontale monobloc ou multistade (SCM)
• Construction : hermétiquement étanche avec accouplement magnétique permanent
• Brides aspiration/refoulement et boulons de carter : PN40
• Enveloppes de confinement : adaptées aux pressions de service
• Q max : 32 m³/h [141 g.p.m.]** (selon la taille et la vitesse)
• H max : 600 m [1970 ft]** (selon la taille et la vitesse)
• Pression d'utilisation : jusqu'à 40 bar [580 psi]* (pressions supérieures sur demande)
• Plage de température : jusqu'à 180° C [356° F]* (températures supérieures sur demande)
• Vitesse maximale : 1750 tr/min
• Étanchéité : accouplement magnétique (enveloppe de confinement pour étanchéité hermétique)
• Montage : horizontal
• Auto-amorçante : oui
• Roulements : roulement à rouleaux; côté produit palier lisse
• Lubrification : graisse
• Matériaux : duplex, alliages à base de Ni, fonte à graphite sphéroïdal / fonte d'acier, acier austénitique
• Normes : ISO 15783
• Protection contre les explosions : catégorie 2 / zone 1
• Convient pour le transfert sûr et sans fuite de liquides dangereux ou agressifs et de milieux avec forte teneur en gaz

Remarques

• * pressions et températures supérieures sur demande
• ** valeurs dépendant de la taille et de la vitesse
