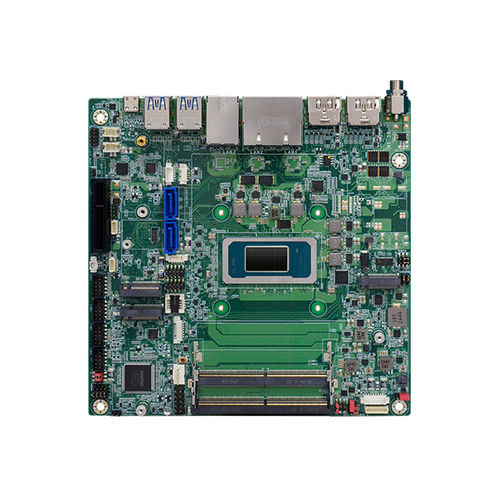

Carte mère mini-ITX PTH171/PTH173

embarquéeIntel® Core™ UltraIntel®

Les PTH171/PTH173 sont des cartes mères industrielles Mini-ITX de DFI prenant en charge les processeurs Intel® Core Ultra de nouvelle génération (TDP jusqu'à 25W), conçues pour les applications embarquées, edge et industrielles nécessitant plusieurs affichages, un I/O riche et une expansion flexible.

Points clés

• Format : Mini-ITX.
• Processeur : Intel® Core Ultra de nouvelle génération (TDP jusqu'à 25W).
• Mémoire : 2 x DDR5 6400/7200 MHz, jusqu'à 128 Go.
• Affichage quadri-indépendant : 1 x DP++, 1 x HDMI 2.0, 1 x USB Type-C, 1 x M.2 A (port d'extension M2A-Display) prenant en charge eDP/LVDS/HDMI/DVI/VGA/DP.
• Expansions multiples : 1 x PCIe Gen5 x4, 1 x M.2 M key (NVMe), 1 x M.2 B key (4G/5G) avec emplacement SIM, 1 x M.2 E key (WiFi/BT), 1 x M.2 A key (extension affichage / USB).
• I/O complet : Jusqu'à 3 x Intel 2.5GbE, 2 x COM, 4 x USB 3.2 Gen2 Type-A, 1 x USB Type-C (DP alt / USB3 Gen2 / PD 15W), 5 x headers USB 2.0, 2 x SATA 3.0, audio L/R avec support haut-parleur 3W.
• Gestion hors-bande : Prend en charge EXT-OOB (Full) ; RJ45 interne optionnel, CNVi, Intel vPro selon application.
• Statut : Préliminaire.

Caractéristiques techniques

• Famille de modèles : PTH171 / PTH173.
• Format : Mini-ITX.
• Support processeur : Processeurs Intel® Core Ultra de nouvelle génération (TDP jusqu'à 25W).
• Mémoire : 2 emplacements DDR5, prise en charge 6400/7200 MHz, jusqu'à 128 Go au total.
• Graphiques / sorties vidéo : 1 x DisplayPort++ (DP++), 1 x HDMI 2.0, 1 x USB Type-C (prise en charge DisplayPort Alt Mode), 1 x M.2 A-key (port d'extension M2A prenant en charge eDP/LVDS/HDMI/DVI/VGA/DP).
• Emplacements d'extension : 1 x PCIe Gen5 x4.
• Connecteurs M.2 : 1 x M.2 M key (NVMe), 1 x M.2 B key (cellulaire 4G/5G) avec emplacement SIM, 1 x M.2 E key (WiFi/BT), 1 x M.2 A key (extension affichage / USB).
• Stockage : 2 x ports SATA 3.0 ; support NVMe via M.2 M key.
• Mise en réseau : Jusqu'à 3 x ports LAN Intel 2.5GbE ; RJ45 interne optionnel pour EXT-OOB.
• Séries / I/O périphériques : 2 x ports COM, 4 x USB 3.2 Gen2 Type-A, 1 x USB Type-C (DP alt / USB3 Gen2 / PD 15W), 5 x headers USB 2.0.
• Audio : L/R avec prise en charge haut-parleur 3W.
• Gestion / OOB : EXT-OOB (Full) pris en charge ; CNVi et Intel vPro en option selon application.
• Autre : Emplacement SIM pour module cellulaire.
• Pays d'origine : Taïwan.
