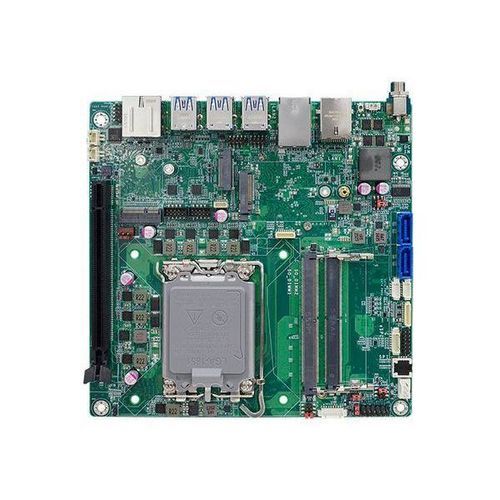

Carte mère mini-ITX ARS101/ARS103 series

Intel® Core™ UltraIntel®DDR5 SDRAM

Les ARS101 et ARS103 sont des cartes mères industrielles Mini-ITX de DFI conçues pour les processeurs Intel Arrow Lake S / Intel® Core™ Ultra, offrant une densité d'E/S élevée, de multiples options d'extension et la prise en charge de jusqu'à quatre écrans indépendants. Elles visent les applications embarquées, IoT et industrielles nécessitant des plages de fonctionnement larges et un cycle de vie processeur prolongé.

Points clés

• Support processeur : Intel Arrow Lake S / Intel® Core™ Ultra socket LGA 1851, jusqu'à 65W TDP.
• Variantes de chipset : Intel® W880, Q870 ou H810 (les fonctionnalités varient selon le modèle ; ECC pris en charge sur W880).
• Mémoire : 2x SODIMM DDR5 262 broches jusqu'à 96 Go ; support DDR5 5600/6400 MHz selon le processeur.
• Affichage : Quatre sorties indépendantes via 1x DP++ (DP++ 1.2), 1x HDMI 1.4b, 1x USB Type-C (DP alt), 1x eDP et extension d'affichage optionnelle via M.2 A-key (eDP/LVDS/HDMI/DVI/VGA/DP).
• Extension : 1x PCIe Gen5 x16 (commutation de voies sur certaines variantes), plusieurs emplacements M.2 (M Key 2280, B Key 2242/3042/3052, E Key 2230, A Key 3030 selon SKU).
• Stockage & RAID : 1x M.2 2280 M Key (PCIe Gen4 x4 ou SATA), 2x SATA 3.0, RAID 0/1/5/10 possible avec configuration M.2 + SATA appropriée.
• E/S : Jusqu'à 2x Intel 2.5GbE, multiples USB (jusqu'à 6x USB 3.2 Gen2 Type-A ou variantes avec USB Type-C Gen2x2), 2x RS-232/422/485, connecteur audio avant, prise haut-parleurs 3W, 1x DIO 8 bits.
• Sécurité & gestion : Nuvoton TPM 2.0 ; options : EXT-OOB (Full), CNVi / vPro sur SKU compatibles.
• Plages et certifications : Température opérationnelle -5°C à 65°C ; stockage -40°C à 85°C. Certifications : CE, FCC Classe B, RoHS, UKCA.

Modèles / Références (exemples)

• ARS101-W880 — n° de pièce 770-ARS1011-000G : E/S arrière : 1x DP, 1x HDMI, 2x LAN, 5x USB 3.2 Gen2, 1x USB Type-C ; E/S interne : eDP, M.2 M/B/E/A, 4x USB2.0, TPM ; prise DC ; Température -5 à 65°C.
• ARS101-Q870 — n° de pièce 770-ARS1011-100G : E/S arrière : 1x DP, 1x HDMI, 2x LAN, 6x USB 3.2 Gen2 ; E/S interne : eDP, M.2 M/B/E/A, 4x USB2.0, TPM ; prise DC ; Température -5 à 65°C.
• ARS101-H810 — n° de pièce 770-ARS1011-200G : E/S arrière : 1x DP, 1x HDMI, 2x LAN, configuration USB mixte Gen1/Gen2 ; E/S interne : eDP, M.2 M/B/E/A, TPM ; prise DC ; Température -5 à 65°C.

Caractéristiques techniques

• Format : Mini-ITX 170 mm x 170 mm.
• Processeurs : Intel® Core™ Ultra (Arrow Lake S) LGA 1851 ; prise en charge typique jusqu'à 65W TDP.
• Chipset : Intel® W880 / Q870 / H810 (différences fonctionnelles selon variante).
• BIOS : AMI SPI 256 Mbit.
• Mémoire : 2x SODIMM DDR5 262 broches jusqu'à 96 Go ; ECC sur W880 uniquement ; DDR5 5600/6400 MHz selon CPU.
• Graphisme : Intel® UHD Graphics 700 — OpenGL 4.5, DirectX 12, OpenCL 2.1 ; décodage/encodage matériel pour codecs courants.
• Sorties & résolutions : HDMI jusqu'à 4096x2160@30Hz ; DP++ jusqu'à 4096x2304@60Hz ; USB Type-C jusqu'à 4096x2304@60Hz ; eDP jusqu'à 4096x2160@60Hz.
• PCIe : 1x PCIe Gen5 x16 (W880/Q870 : commutation de voies ; H810 : x16 fixe).
• Emplacements M.2 : M.2 2280 M Key (PCIe Gen4 x4 ou SATA), M.2 B Key 2242/3042/3052, M.2 E Key 2230, M.2 A Key 3030 (selon SKU).
• Stockage : 2x SATA 3.0 (6 Gb/s) + 2x alimentation SATA ; RAID 0/1/5/10 pris en charge avec configuration appropriée.
• Audio : Codec Realtek ALC888 ; connecteur audio avant ; prise haut-parleurs 3W L/R.
• Ethernet : Jusqu'à 2x Intel® I226 2.5GbE (selon modèle).
• USB & série : USB arrière jusqu'à 6x USB 3.2 Gen2 (ou 5x + 1x Type-C Gen2x2 sur certains SKU) ; headers USB 2.0 internes ; 2x RS-232/422/485.
• DIO / SMBus / Watchdog : 1x DIO 8 bits ; 1x SMBus ; watchdog programmable 1–255 s.
• Sécurité : Nuvoton TPM 2.0 ; options de gestion (EXT-OOB, CNVi, vPro) selon SKU.
• Alimentation : ARS101 — prise DC 12V ±5% ; ARS103 — entrée large 12~28V ; styles de connecteur sur demande.
• RTC : pile CR2032.
• Systèmes d'exploitation : Windows 10/11 IoT Enterprise LTSC (64-bit), Ubuntu 24.04.
• Environnement : Température fonctionnement -5°C à 65°C ; stockage -40°C à 85°C ; humidité 5%–90% RH.
• Dimensions mécaniques : Mini-ITX 170 x 170 mm ; hauteur carte selon configuration.
• Certifications : CE, FCC Classe B, RoHS, UKCA.
• Pays d'origine : Taiwan.
