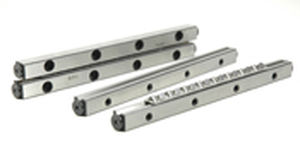

Rail de guidage linéaire NB-6100-ACà rouleaux croisésde précision
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- de guidage linéaire
- Élément roulant
- à rouleaux croisés
- Autres caractéristiques
- de précision
- Longueur de rail
100 mm
(3,94 in)
Description
Jeux de rails à galets croisés anti-franchissement
Famille : NB-6000
Modèle : NB-6100-AC
Prix : $ 315.00
Toutes les dimensions sont en millimètres, sauf indication contraire
Dimensions du profilé : mm (in)
A : 31 (1.221)
B : 15 (0.591)
C : 14.2 (0.559)
D : 6.0 (0.236)
S : 3.0 (0.118)
Dimensions de montage : mm (in)
M : 50 (1.9685)
E : 6.0 (0.236)
F* : M6
J** : M5
d : 5.2 (0.205)
G : 9.5 (0.374)
H : 5.2 (0.205)
* Taille du filetage ** Le trou F libère la vis pour un montage traversant
---
