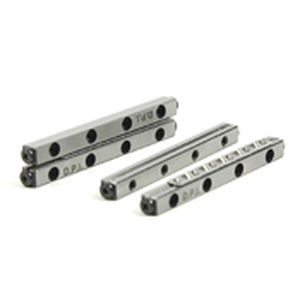

Rail de guidage linéaire NB-2030

en acier inoxydableà rouleaux croisésde précision

Jeux de rails à rouleaux croisés Famille : NB-2000 Modèle : NB-2030 Prix : $ 143.00 Toutes les dimensions sont en millimètres, sauf indication contraire Dimensions du profilé : mm (in) A : 12 (0.473) B : 6.0 (0.236) C : 5.5 (0.217) D : 2.0 (0.079) S : 2.0 (0.079) Dimensions de montage : mm (in) M : 15 (0.591) E : 2.5 (0.0984) F* : M3 J** : #2 d : 2.55 (0.100) G : 4.4 (0.173) H : 2.0 (0.079) Diamètre du rouleau (D) : 2.0 (0.079) Distance entre les rouleaux (P) : 4 (.158) Augmentation de la course pour chaque rouleau coupé : 8 (.316) Capacité de charge de chaque rouleau kgs (lbs) : 6 (13.2) * Taille du filetage ** Le trou F permet le passage de la vis pour un montage traversant
