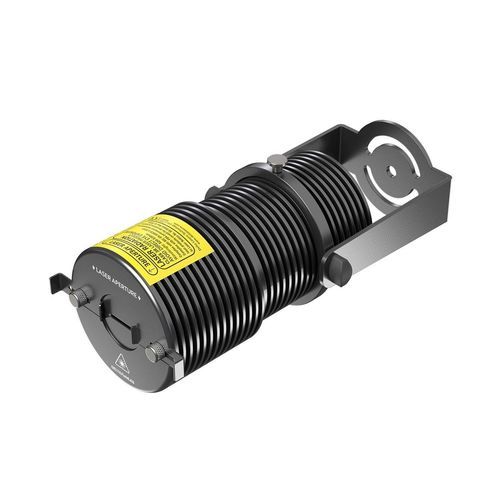

Projecteur laser de positionnement Delta FieldLAS®

pour la prévention des erreurspour l'optimisation des opérationspour marquage

Présentation
Le Delta FieldLAS® est un projecteur laser linéaire industriel de précision conçu pour remplacer les méthodes traditionnelles de marquage au sol. Il projette une ligne laser nette et contrastée sur surfaces horizontales ou verticales, offrant une alternative sans entretien à la peinture, au ruban ou à la signalétique imprimée dans les environnements poussiéreux, humides ou à fort trafic.

Applications
Conçu pour un fonctionnement en continu et une intégration dans des environnements de production, logistique et soucieux de la sécurité. Applications typiques : zones de travail dynamiques, trajectoires d'AGV/AMR, zones de séparation piéton/engins et indication de zones dangereuses.

Points clés

• Contrôle microprocesseur pour performance configurable et intégration
• Technologie laser à diode produisant des lignes uniformes et stables
• Longueurs d'onde disponibles : 525 nm (vert) et 638 nm (rouge)
• Durée de vie attendue >20 000 heures (MTTF)
• Indice de protection IP67 pour environnements sévères
• Source laser réparable, pièces OEM et garantie 2 ans possibles
• Option de mise au point manuelle et angles de projection multiples (90°, 110°, 120° ; autres angles disponibles)

Spécifications techniques
Longueurs d'onde : 525 nm, 638 nm ; Puissance laser : ≤1200–≤1400 mW selon configuration ; Classe laser : 2, 3R (réduction à la classe 1 possible selon l'installation) ; Technologie : diode ; Température de fonctionnement : -40°C à +40°C ; Température de stockage : -40°C à +85°C ; Durée de vie attendue (MTTF) : >20 000 heures.

Spécifications électriques
Tension d'entrée : 12–24 V DC ; Courant maximal : 2000 mA ; Signal d'entrée (laser on/off) : 5–24 V DC via connecteur industriel M12 4 broches (Pin 2 opto-isolé +, Pin 4 opto-isolé -) ; Protections : inversion de polarité et surtension ; Longueur de câble : 5 m ; Alimentations optionnelles : adaptateur 24 V/36 W (GST-36E24-P1J) ou alimentation à découpage (LPV-35-24).

Spécifications optiques
Angles de projection : 90°, 110°, 120° (autres options disponibles) ; Mise au point : manuelle (sur demande) ; Épaisseur de ligne : env. 40–80 mm selon optique et distance.

Spécifications mécaniques
Dimensions : Ø80 x 175 ±5 mm ; Poids : 1,8 kg ; Indice de protection : IP67.

Longueur de ligne (approx.) par angle et distance
Angle 45° | Distance 5 m | Longueur ≈ 4,25 m ; Angle 60° | Distance 5 m | Longueur ≈ 5,80 m ; Angle 90° | Distance 5 m | Longueur ≈ 10 m ; Angle 110° | Distance 5 m | Longueur ≈ 15 m.

Caractéristiques / données techniques

• Modèle : Delta FieldLAS®
• Fabricant : Delta Lasers Technology
• Longueurs d'onde : 525 nm (vert), 638 nm (rouge)
• Puissance laser : jusqu'à ≤1400 mW (selon configuration)
• Classe laser : 2, 3R (réduction à la classe 1 possible selon installation)
• Technologie : laser à diode
• Tension d'entrée : 12–24 V DC
• Courant maximal : 2000 mA
• Connecteur : M12 4 broches industriel
• Indice de protection : IP67
• Dimensions : Ø80 x 175 ±5 mm
• Poids : 1,8 kg
• Température de fonctionnement : -40°C à +40°C
• Durée de vie attendue (MTTF) : >20 000 heures
