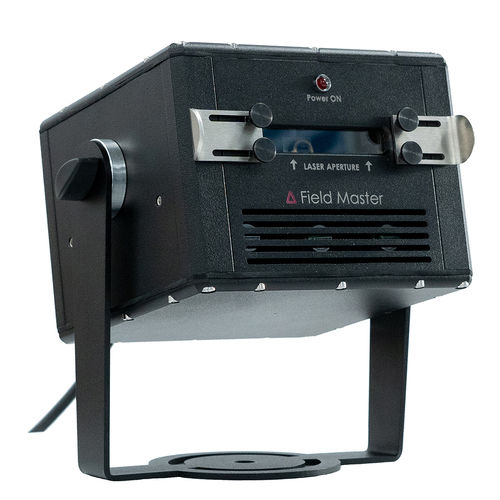

Projecteur laser de positionnement Delta Field Master

pour l'assemblagepour marquagede contour

Présentation
Le Delta Field Master est un projecteur laser de lignes industriel destiné à remplacer les bandes adhésives ou la peinture pour le marquage durable des sols en environnements à fort trafic, poussiéreux ou exigeants. Facile à installer et à orienter, il offre une longueur de projection ajustable et une épaisseur de ligne préréglable pour des applications industrielles intérieures et extérieures. Classé laser classe 3R, il projette des lignes lumineuses sur de longues distances et convient pour la délimitation des zones piétonnes, chariots élévateurs et quais, ainsi que pour l'intégration machine.

Caractéristiques clés

• Lignes laser diode très lumineuses avec longue durée de vie (MTTF >30 000 h)
• Épaisseur de ligne réglable 10–70 mm et angles de projection sélectionnables
• Boîtier IP65 avec refroidissement TEC et commande par microprocesseur
• Entrée de commande : 5–24 V DC via connecteur industriel M12 4 broches
• Disponible en plusieurs longueurs d’onde et puissances selon l’application
• Conçu pour une utilisation continue et l’intégration OEM

Spécifications techniques
Optique / Laser :
Longueurs d’onde (nm) : 530, 638, 445
Puissance laser (mW) : ≤1000, ≤1500 (selon modèle)
Classe laser : 3R
Technologie : Diode

Spécifications électriques :
Tension d’entrée : 90–265 VAC, 50/60 Hz
Courant d’entrée : 1,8 A @115 V / 1 A @230 V
Signal de commande (laser on/off) : 5–24 V DC via connecteur M12 4 broches
Protection température : Oui
Fusible : 2 A @230 V (5×20 mm)
Raccordement : Presse-étoupe métallique
Longueur du câble d’alimentation : 5 m / 10 m / 15 m / 20 m (sur demande)

Projection optique :
Angles de lentille de projection : 30°, 45°, 60°, 90°, 110° (sur demande)
Mise au point : Manuelle (sur demande)
Épaisseur de ligne : 10–70 mm (réglable)
Options DOE : Cercle, Croix, Réseau, Carré (sur demande)

Mécanique / Environnement :
Dimensions (mm) : 182 x 160 x 117
Anneau de sécurité : 2 × DIN 580
Poids : 5 kg
Indice de protection : IP65

Exemples de longueurs de ligne (approx.) :
Angle 45° — Distance 5 m — Longueur ≈ 4,25 m
Angle 60° — Distance 5 m — Longueur ≈ 5,80 m
Angle 90° — Distance 5 m — Longueur ≈ 10 m
Angle 110° — Distance 5 m — Longueur ≈ 15 m

Remarques
Le choix d’un angle de faisceau plus grand augmente la longueur projetée. Préciser la longueur d’onde, la puissance et l’angle de lentille selon les conditions ambiantes et la visibilité requise.

Spécifications complémentaires

• Durée de vie attendue (MTTF) : >30 000 heures
• Température de fonctionnement : -40°C à +45°C
• Température de stockage : -40°C à +85°C
• Commande on/off : 5–24 V DC via connecteur M12 4 broches
• Dimensions : 182 x 160 x 117 mm
• Poids : 5 kg
• Indice de protection : IP65
