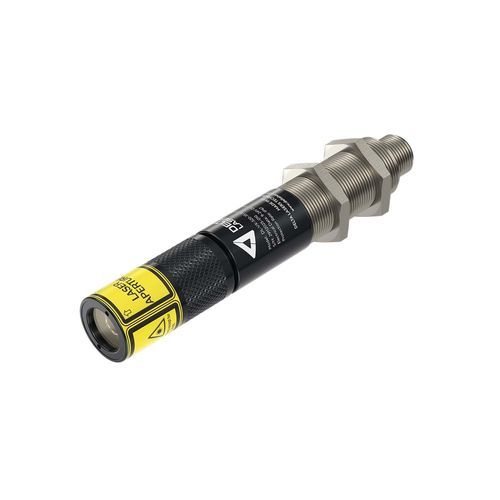

Laser de positionnement d'alignement Delta VX

visibleà longueurs d'ondes multiplesbleu

Présentation

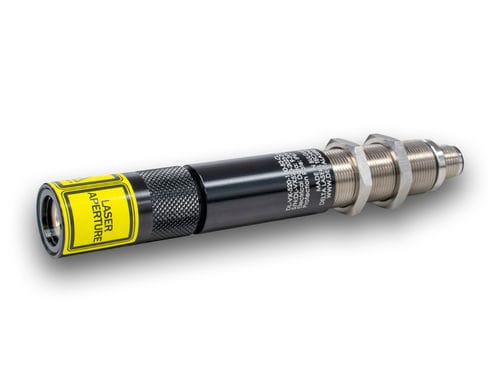

La série Delta VX est un laser de positionnement industriel réglable en focalisation, conçu pour l'alignement précis, l'usinage de pièces et les applications de vision machine. Disponible en violet, bleu, vert et rouge, avec des puissances de sortie jusqu'à 150 mW. Le boîtier compact Ø20 mm en aluminium anodisé intègre un filetage M18x1 pour une installation et un réglage fin simples. Modes de projection : point, ligne gaussienne ou homogène, motifs DOE multi-lignes et croix. Conception avec protection IP67 et mécanique résistante aux vibrations. Alimentation : 9–24 V DC.

Principales caractéristiques

• Boîtier compact Ø20 mm
• Indice de protection IP67 (résistant poussière et eau)
• Boîtier électriquement isolé
• Focalisation manuelle (variantes à focale fixe disponibles)
• Puissance de sortie constante
• Durée de vie typique >20 000 h
• Garantie 2 ans
• Modes de projection : point, ligne, croix ; prend en charge les motifs DOE multi-lignes

Spécifications produit
Puissance laser de sortie : 5 mW, 10 mW, 20 mW, 35 mW, 50 mW, 80 mW, 90 mW, 100 mW, 120 mW, 150 mW
Longueurs d'onde : 405 nm, 445 nm, 450 nm, 520 nm, 635 nm, 637 nm, 638 nm
Classe laser : 1, 2, 2M, 3R
Couleurs : violet, bleu, vert, rouge
Technologie : diode laser
Température de fonctionnement : -10 °C à +60 °C
Température de stockage : -40 °C à +85 °C
Tension d'entrée : 9–24 V DC
Protection électrique : protection contre l'inversion de polarité
Profils de projection : Point (B1), Ligne (B2), Croix (B3)
Ligne gaussienne : CL 90°–110°
Ligne homogène (angles en éventail) : 20°, 30°, 45°, 60°, 90°, 110°
Focalisation : manuelle (MF) ou fixe (F)
Modulation numérique (PWM) : 0 V–3,3 V/5 V/Vin, 5 kHz (sur demande)
Boîtier : aluminium anodisé, filetage M18x1
Dimensions & poids : Ø20 x 146 mm, 100 g
Indice de protection : IP67
Indice de résistance aux chocs : IK10
Montage : filetage M18x1 réglable ; solutions de montage standard et sur mesure disponibles

Caractéristiques techniques

• Famille de modèles : Delta VX Series
• Diamètre du boîtier : Ø20 mm
• Matériau du boîtier : aluminium anodisé
• Filetage de montage : M18x1 (réglable)
• Puissances disponibles : 5 mW à 150 mW (plusieurs paliers)
• Longueurs d'onde disponibles : 405, 445, 450, 520, 635, 637, 638 nm
• Types de projection : point, ligne gaussienne, ligne homogène, croix, motifs DOE
• Options de focalisation : manuelle ou fixe
• Modulation : PWM 0 V–3,3 V/5 V/Vin (5 kHz sur demande)
• Plage de température de fonctionnement : -10 °C à +60 °C
• Plage de température de stockage : -40 °C à +85 °C
• Indice de protection : IP67
• Protection aux impacts : IK10
• Dimensions & poids : Ø20 x 146 mm, 100 g
• Alimentation électrique : 9–24 V DC avec protection contre l'inversion de polarité
• Durée de vie typique : >20 000 h
