Laser de positionnement d'alignement Delta F

bleurougevert

Présentation du produit

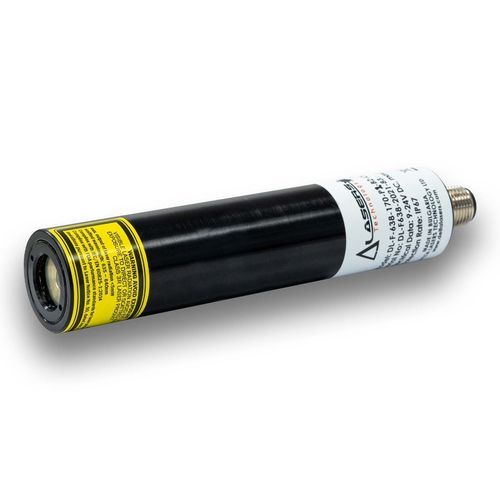

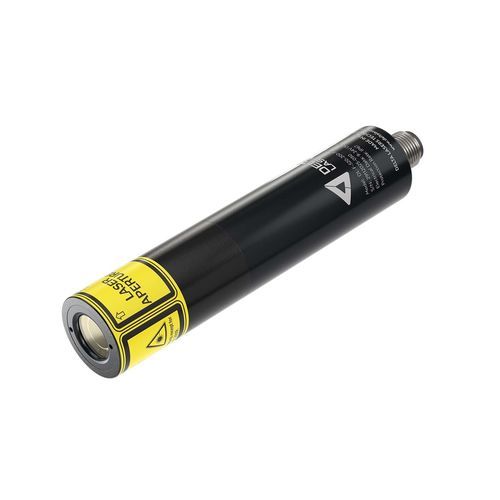

Le module laser de positionnement Delta F Series assure un alignement précis et un positionnement fiable pour l'usinage de pièces et l'automatisation industrielle. Disponible en diodes rouge, verte et bleue, la tête laser compacte Ø25 mm propose des projections fixes en ligne, croix ou point avec une puissance optique de 1 mW à 200 mW. Le module fonctionne sous 9–24 V DC et dispose d'un boîtier cylindrique en aluminium anodisé associé à une bride de fixation en aluminium pour une dissipation thermique efficace et une utilisation continue en environnements exigeants.

Caractéristiques principales

• Design compact Ø25 mm, indice de protection IP67
• Boîtier électriquement isolé
• Options de puissance de sortie constante
• Durée de vie estimée du laser : 30 000 h
• Garantie : 2 ans
• Types de projection disponibles : Ligne, Croix, Point
• Profils de ligne : homogène ou gaussien
• Angles de projection : 5° à 110° (ligne homogène)

Spécifications du produit
Puissance laser de sortie : 1 mW – 200 mW (exemples : 5, 10, 20, 35, 50, 80, 90, 100, 120, 170, 200 mW)
Longueurs d'onde : 445 nm, 450 nm, 505 nm, 515 nm, 520 nm, 635 nm, 637 nm, 638 nm (Rouge/Vert/Bleu)
Classe laser : 1, 2, 2M, 3R
Technologie : Diode laser
Tension d'alimentation : 9–24 V DC
Température de fonctionnement : -10° à +60° C
Température de stockage : -40° à +85° C
Protection électrique : Protection contre l'inversion de polarité
Indice de protection : IP67
Protection aux chocs : IK10
Fixation : Solutions de montage standard et sur mesure disponibles

Caractéristiques techniques
Diamètre de tête : Ø25 mm; Dimensions : Ø25 x 109 mm; Poids : 105 g
Focalisation : Focale fixe
Profils de projection : Point (B1), Ligne (B2), Croix (B3)
Optiques de ligne : Gaussienne (CL) 90°–110°; Optiques homogènes précises (PL) angles de 30°, 45°, 60°, 90°, 110° – adaptées à la vision industrielle et à l'inspection haute vitesse
Modulation numérique (PWM) : 0V–3,3V/5V/Vin; 5 kHz disponible sur demande
Boîtier : Boîtier cylindrique en aluminium anodisé avec support en aluminium
Garantie : 2 ans; Durée de vie estimée : 30 000 h
