Parafoudre de type 2 DG ME DC Y 1000 FM

d'installation électriquede télésignalisationpour alimentation continue

Description courte
Parafoudre modulaire pour applications en courant continu avec contact de signalisation à distance flottant.

Caractéristiques principales

• Parafoudre combiné universel composé d'une partie de base et d'un module de protection enfichable
• Concept d'appareil spécialement développé pour les circuits en courant continu
• Dispositif de commutation DC (DCD) puissant évitant les dommages par incendie dus aux arcs de commutation en courant continu
• Utilisation sans fusible de secours supplémentaire dans des applications définies
• Indication d'état de fonctionnement / défaut par drapeau indicateur vert / rouge dans la fenêtre d'inspection
• Remplacement aisé des modules de protection sans outil grâce au système de verrouillage avec bouton de déverrouillage
• Contact de signalisation à distance flottant (contact inverseur)
• Conception modulaire et enfichable ; largeur de 6 modules DIN

Détails produit / Cahier des charges

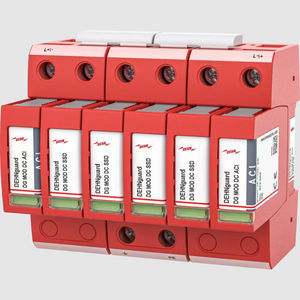

Dispositif de protection contre les surtensions Type 2, DG M DC ACI 1250 FM
Parafoudre modulaire et enfichable pour applications DC, largeur de 6 modules DIN
Indication mécanique de l'état de fonctionnement / défaut
Parafoudre de Type 2 conforme approximativement à EN / IEC 61643-41
Constitué d'une combinaison interrupteur/éclateur
Spécialement conçu pour les équipements de charge DC jusqu'à 1 250 V DC
Tension continue maximale d'emploi (+ --> -) : 1250 V DC
Courant de décharge nominal (8/20 µs) : 10 kA
Contact de signalisation à distance flottant en tant que contact inverseur
Testé aux vibrations et chocs selon EN 60068
Conforme à IEC 61851-23

Détails techniques (tableau)
Classification SPD similaire à EN IEC 61643-41 : Type 2
Courant de décharge nominal (8/20 µs) (In) : 10 kA
Courant de décharge d'impulsion nominal maximal (8/20 µs) (Imax) : 20 kA
Capacité maximale de tenue au court-circuit (ISCCR) : 5 kA
Type de contact de signalisation à distance : contact inverseur

Application / Description fonctionnelle
Parafoudre combiné universel avec partie de base et module de protection enfichable pour la protection des installations basse tension contre les surtensions.
Concept d'appareil et dispositif de commutation DCD conçus pour un fonctionnement sûr dans les circuits en courant continu et pour une utilisation dans des équipements de charge DC jusqu'à 1 250 V DC.
Indication mécanique de l'état de fonctionnement / défaut et remplacement aisé des modules de protection sans outil.

Caractéristiques techniques

• Brand: DEHN
• Type / Modèle : DEHNguard M DC ACI 1250 FM
• Réf. : 972150
• GTIN (EAN) : 4013364530850
• Tension continue max. d'utilisation : 1250 V DC
• Courant de décharge nominal (8/20 µs) : 10 kA
• Courant d'impulsion nominal max. (8/20 µs) : 20 kA
• Capacité max. de tenue au court-circuit (ISCCR) : 5 kA
• Signalisation à distance : contact inverseur flottant
• Largeur : 6 modules DIN (modulaire, enfichable)
• Normes / Tests : EN / IEC 61643-41 (Type 2), EN 60068 (vibrations/chocs), IEC 61851-23
• Unité d'emballage : 1 ST
