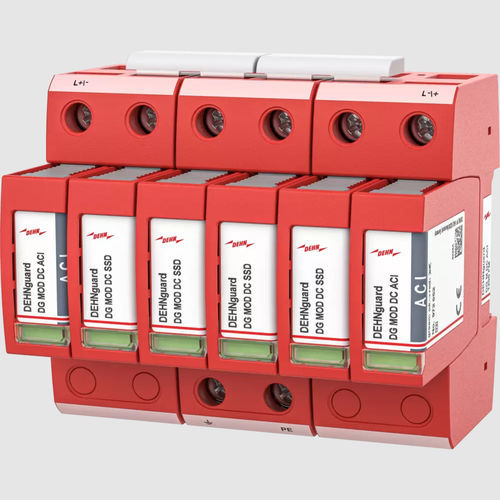

Parafoudre de type 2 DG M DC ACI 1250 FM
d'installation électriquede télésignalisationpour alimentation continue

Parafoudre de type 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - d'installation électrique / de télésignalisation / pour alimentation continue
Parafoudre de type 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - d'installation électrique / de télésignalisation / pour alimentation continue
Parafoudre de type 2 - DG M DC ACI 1250 FM - DEHN + SÖHNE - d'installation électrique / de télésignalisation / pour alimentation continue - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type
de type 2
Applications
de télésignalisation, d'installation électrique, pour alimentation continue, contre les arcs électriques
Autres caractéristiques
avec indicateur de défaut, combiné, modulaire, DC, enfichable
Tension

1 250 V

Courant primaire

Max: 20 000 A

Min: 10 000 A

Description

Overview
  • Parafoudre combiné universel constitué d'une partie de base et d'un module de protection enfichable
  • Conception spécialement développée pour les circuits en courant continu et les équipements de charge DC
  • Dispositif d'interruption DCD intégré pour réduire le risque d'incendie lié aux arcs de commutation DC
  • Utilisation possible sans fusible de secours additionnel dans des applications définies
  • Indication d'état de fonctionnement / défaut par drapeau mécanique vert / rouge dans la fenêtre d'inspection
  • Remplacement des modules de protection sans outil grâce au système de verrouillage avec bouton de libération


Variant — DEHNguard M DC ACI 1250 FM (Part No. 972150)
Parafoudre modulaire pour applications DC ; avec contact de signalisation à distance flottant.
  • Parafoudre de type 2, DG M DC ACI 1250 FM
  • Parafoudre modulaire et enfichable
  • Pour applications DC, largeur de 6 modules DIN
  • Indication mécanique d'état de fonctionnement / défaut
  • Parafoudre de type 2 similaire à EN / IEC 61643-41
  • Constitué d'une combinaison interrupteur / éclateur
  • Spécialement pour équipements de charge DC jusqu'à 1 250 V
  • Tension continue maximale d'utilisation (+ --> -) : 1250 V CC
  • Courant de décharge nominal (8/20 µs) : 10 kA
  • Courant d'impulsion nominal maximal (8/20 µs) : 20 kA
  • Capacité de tenue aux courts-circuits (ISCCR) : 5 kA
  • Contact de signalisation à distance flottant en contact inverseur


Technical details (Part No. 972150)
  • Classification SPD similaire à EN 61643-41 / IEC 61643-41 — Type 2
  • Courant de décharge nominal (8/20 µs) (In) — 10 kA
  • Courant d'impulsion nominal maximal (8/20 µs) (Imax) — 20 kA
  • Capacité maximale de tenue aux courts-circuits (ISCCR) — 5 kA
  • Type de contact de signalisation à distance — contact inverseur
  • Données techniques étendues — voir documentation de variante


Additional product information / Tender specification (Part No. 972150)
  • Parafoudre de type 2, DG M DC ACI 1250 FM
  • Parafoudre modulaire et enfichable
  • Pour applications DC, largeur de 6 modules DIN
  • Indication mécanique d'état de fonctionnement / défaut
  • Parafoudre de type 2 similaire à EN / IEC 61643-41
  • Constitué d'une combinaison interrupteur / éclateur
  • Spécialement pour équipements de charge DC jusqu'à 1 250 V
  • Tension continue maximale d'utilisation (+ --> -) : 1250 V CC
  • Courant de décharge nominal (8/20 µs) : 10 kA
  • Contact de signalisation à distance flottant en contact inverseur
  • Testé aux vibrations et aux chocs selon EN 60068
  • Conforme à IEC 61851-23


Technical specifications
  • Famille de produits : DEHNguard ME/SE DC ... (FM)
  • Conception : parafoudre combiné modulaire (partie de base + module de protection enfichable)
  • Utilisation prévue : circuits DC, y compris équipements de charge DC (variantes jusqu'à 1250 V CC)
  • Signalisation à distance : contact inverseur flottant (selon variante)
  • Dispositif DCD : empêche les dommages par incendie dus aux arcs de commutation DC (selon variante)
  • Classification SPD : Type 1+2 ou Type 2 selon variante et configuration
  • Courant de décharge nominal (8/20 µs) : valeurs typiques 10 kA ou 12,5 kA (selon variante)
  • Courant d'impulsion nominal maximal (8/20 µs) : jusqu'à 20 kA
  • Courant d'impact de foudre (10/350 µs) : par ex. 5 kA sur variantes combinées (ME)
  • Niveaux de protection de tension (Up) : dépendant de la variante (exemples : <0,5 kV, <1,25 kV, <2,0 kV, <3,0 kV)
  • Capacité de tenue aux courts-circuits (SCCR) : dépendant de la variante (exemples : 5 kA, 300 A, 25 kA etc. selon modèle et conditions de fusible de protection)
  • Tension continue maximale d'utilisation (UC) : exemples de variantes : 60 V CC, 242 V CC, 550 V CC, 900 V CC, 1000 V CC, 1250 V CC
  • Largeurs de module : variantes de 1,5 modules jusqu'à 6 modules DIN (selon modèle)
  • Indication de défaut : drapeau mécanique vert / rouge dans la fenêtre d'inspection
  • Remplacement des modules : système de verrouillage enfichable sans outil avec bouton de libération
