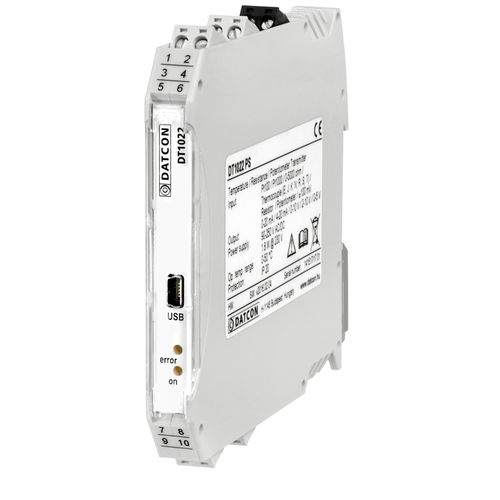

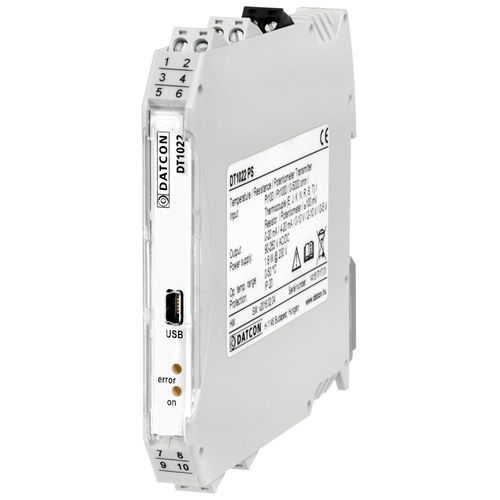

Transmetteur de température sur rail DIN DT1022

thermocouplePt100Pt1000

Presque tous les capteurs de température les plus couramment utilisés dans l'industrie peuvent être connectés au DT1022 DT1022... Transmetteurs de température / résistance / potentiomètre : Sondes à résistance Pt100, Pt1000 Thermocouples E, J, K, N, R, S, T transmetteurs linéaires à résistance / potentiomètre sources de tension directe L'appareil dispose de deux sorties * : 0 - 20 mA / 4 - 20 mA courant 0 - 5 V / 0 - 10 V / 2 - 10 V tension * une seule sortie peut être utilisée en même temps Le DT1022 offre une isolation à 3 voies, c'est-à-dire que l'entrée, la sortie et l'alimentation sont galvaniquement isolées l'une de l'autre. Dans le cas d'un capteur de température Pt 100 / Pt 1000 et de thermocouples E, J, K, N, R, S, T, le signal de sortie est proportionnel à la température mesurée, dans le cas d'une résistance à la résistance mesurée, dans le cas d'un potentiomètre, à la position du potentiomètre. Les sondes Pt100 / Pt 1000 peuvent être connectées à l'entrée avec 2 / 3 / 4 fils. Dans le cas d'une connexion à 3 / 4 fils, la résistance des fils de connexion n'affecte pas la mesure. Lorsque des thermocouples sont connectés, la compensation de la soudure froide peut être mise en œuvre de deux manières : dans le cas d'une soudure froide interne, l'appareil mesure la température des bornes du thermocouple, dans le cas d'une soudure froide externe, un capteur Pt100 ou Pt1000 peut être utilisé pour mesurer la température de la soudure froide externe et compenser la tension thermique du thermocouple avec celle-ci. Les appareils conviennent également à la mesure de la tension continue dans la plage de -100 mV à +100 mV. Les paramètres de fonctionnement peuvent être réglés et téléchargés via un port USB à l'aide d'un programme de configuration simple fonctionnant sur un ordinateur portable
