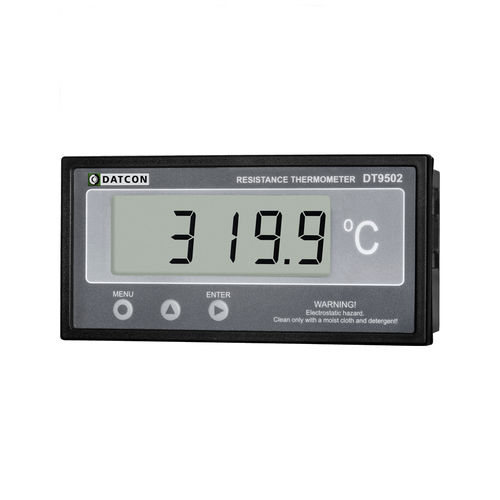

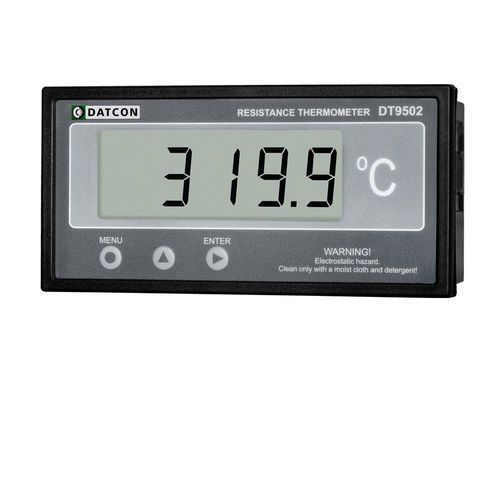

Transmetteur de résistance DT9502

Le thermomètre à résistance / transmetteur DT 9502 à sécurité intrinsèque permet d'afficher la température du processus même dans les zones industrielles les plus dangereuses (zone 1, zone 2). Le capteur de température Pt100 peut être connecté à l'entrée de l'instrument par 3 ou 4 fils. Le DT9502 est un transmetteur à deux fils alimenté en boucle 4-20 mA, la plage de courant peut être assignée à n'importe quelle plage de température. Les deux instruments ont deux sorties transistor isolées optiquement pour la signalisation des limites ou pour des contrôles simples. Le DT9502 est logé dans un boîtier ABS de 144 × 72 mm au standard DIN, avec une protection IP 65 sur la face avant et IP 30 sur la face arrière, pour une installation sur le panneau de contrôle. Un grand écran à cristaux liquides de 4 1/2 chiffres, d'une hauteur de 20,5 mm, rend la température du processus facilement visible à distance. La facilité de configuration sur site grâce au clavier à membrane du panneau avant est un avantage majeur de la technologie basée sur le microcontrôleur. Les paramètres de configuration : mise à l'échelle de la sortie, mode 3 / 4 fils, filtrage du signal, taux de rafraîchissement de l'affichage, modes limites, valeurs limites, etc. sont stockés dans l'EEPROM. Le DT9500 est capable de calculer avec trois points d'étalonnage du capteur pour adapter la courbe réelle du capteur à l'instrument. Un mot de passe à deux niveaux protège les réglages contre les modifications non autorisées.
