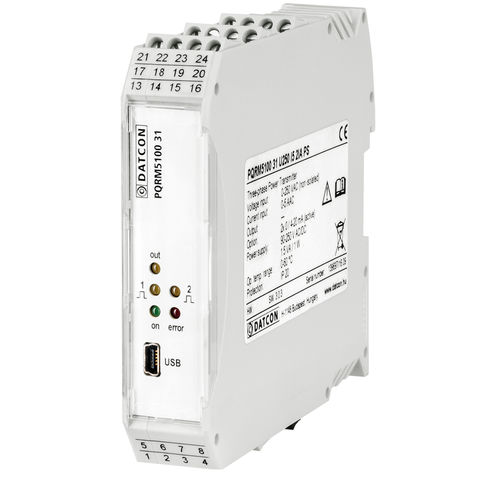

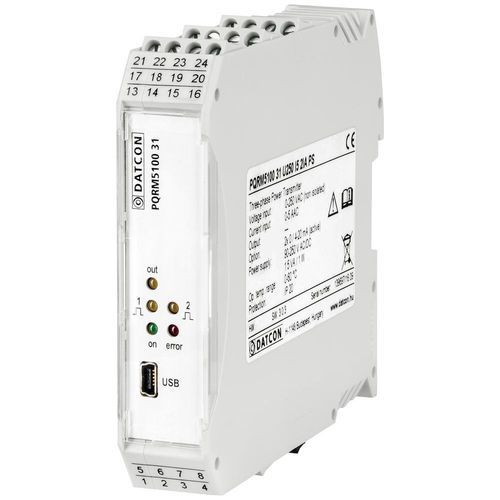

Relais de surveillance de puissance PQRM5100 31 series

de courantde tensionde fréquence

Le PQRM5100 31 ... Transmetteur de puissance triphasé multifonction adapté à la mesure de 51 paramètres différents du réseau électrique triphasé : - les valeurs TRMS des tensions et courants de phase - la puissance active, la puissance réactive, la puissance apparente et le facteur de puissance pour chaque phase - l'énergie +active, l'énergie -active, l'énergie inductive, l'énergie capacitive par phase et par triphasé - la fréquence, l'angle de phase, les tensions de ligne, les angles de phase entre les tensions de phase. Les entrées de tension de l'équipement sont des réseaux de résistances (non isolés) et les entrées de courant sont isolées du réseau par des transformateurs de courant à large bande. Les entrées de courant 0-5 AAC ou 0-1 AAC, et les entrées de tension 0-125 VAC / 0-250 VAC sont conformes aux exigences de la catégorie de mesure CAT III. Le PQRM5100 31... est disponible avec les options de sortie suivantes : - 2 × 0-20 mA / 4-20 mA isolées galvaniquement, évolutives, sorties de courant analogiques actives * - Communication MODBUS RTU isolée galvaniquement qui permet la lecture de toutes les valeurs mesurées via la ligne de communication, avec un PLC ou un PC *. 2 sorties d'impulsion d'énergie / sorties de limite pour la commutation de limite et pour des tâches de contrôle simples. Les paramètres de mesure et de sortie sont configurables à partir d'un PC via le port USB à l'aide d'un logiciel de configuration convivial. Le logiciel de configuration est gratuit. Le PQRM5100 31 ... a deux versions d'alimentation 19-35 VAC / 25-50 VDC (PQRM5100 31 ...) ou 90-250 V AC/DC (PQRM5100 31 ... PS).
