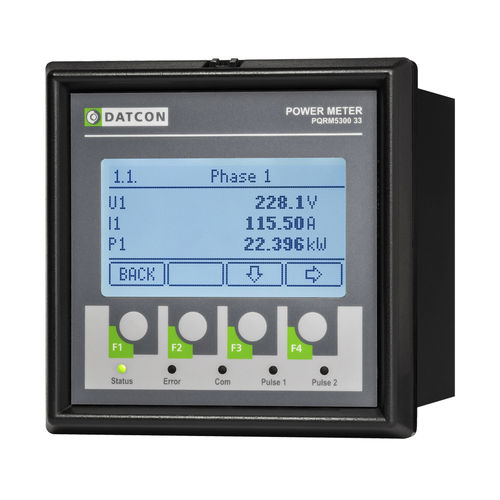

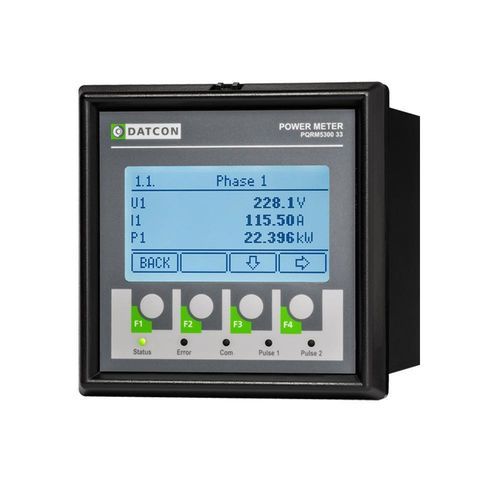

Wattmètre fréquencemètre PQRM5300 33

énergimètrede puissance apparentede puissance réactive

- Mesure de 51 paramètres différents : 3 × entrées de tension 0-125 VAC / 0-250 VAC (CAT III) 3 × entrées de courant 0-5 AAC / 0-1 AAC isolées galvaniquement (CAT III) - différentes dispositions de mesure application avec réseau de fils nuls et sans réseau de fils nuls, en utilisant une, deux ou trois entrées de mesure de puissance - 2 × sorties 0-20 mA / 4-20 mA isolées galvaniquement - communication RS485, protocole MODBUS RTU / ASCII Slave - 2 sorties d'impulsion d'énergie / sorties de limite - Entrées de signaux synchrones et de fuseaux horaires - Les réglages sont effectués à l'aide du clavier de la face avant Affichage graphique monochrome - Alimentation 24 VDC ou 230 V AC/DC - Instrument à panneau 96 × 96 mm Le transmetteur de puissance multifonction PQRM5300 33 ... triphasé permet de mesurer 51 paramètres différents du réseau électrique triphasé : - les valeurs TRMS des tensions et des courants de phase - la puissance active, la puissance réactive, la puissance apparente et le facteur de puissance pour chaque phase - l'énergie +active, l'énergie -active, l'énergie inductive, l'énergie capacitive par phase et par triphasé - la fréquence, l'angle de phase, les tensions de ligne, les angles de phase entre les tensions de phase. Les entrées de tension de l'équipement sont des réseaux de résistances (non isolés) et les entrées de courant sont isolées du réseau par des transformateurs de courant à large bande. Les entrées de courant 0-5 AAC ou 0-1 AAC, et les entrées de tension 0-125 VAC / 0-250 VAC sont conformes aux exigences de la catégorie de mesure CAT III.
