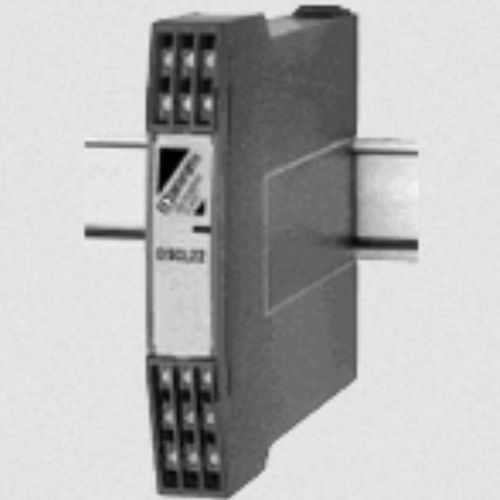

Isolateur de signal analogique DSCL22-11

isoléalimenté par bouclesur rail DIN

Chaque isolateur DSCL22 alimenté par la boucle fournit 1, 2 ou 3 canaux de protection des signaux analogiques en isolant électriquement son entrée de la sortie pour tout signal de processus DC dans la gamme de 0-20mA (ou 4-20mA). Le DSCL22 fonctionne de manière passive, obtenant son alimentation à partir du signal transmis. Le signal d'entrée est haché par un circuit de hachage DC propriétaire, l'isolation est assurée par le couplage du transformateur, une technique propriétaire est utilisée pour supprimer la transmission des pointes ou surtensions de mode commun, et le signal de sortie du secondaire du transformateur est reconstruit sur le signal d'entrée d'origine. Si une entrée vers deux sorties isolées est souhaitée, les unités à canaux multiples peuvent être configurées comme un séparateur (voir figure 2). Caractéristiques Aucune alimentation n'est nécessaire, le signal est alimenté par l'entrée 0-20mA (ou 4-20mA) Câblage simplifié pour une installation rapide Montage sur rail DIN ou sur panneau Boîtier DIN étroit, permettant de monter jusqu'à 27 appareils dans un espace de rack de 19 pouces Aucun recalibrage ni entretien n'est nécessaire Isolation par transformateur jusqu'à 4000Vrms Prévient les problèmes de boucle de terre Empêche le transfert de tensions et de courants parasites Haute précision sur toute la portée Conformité CE
