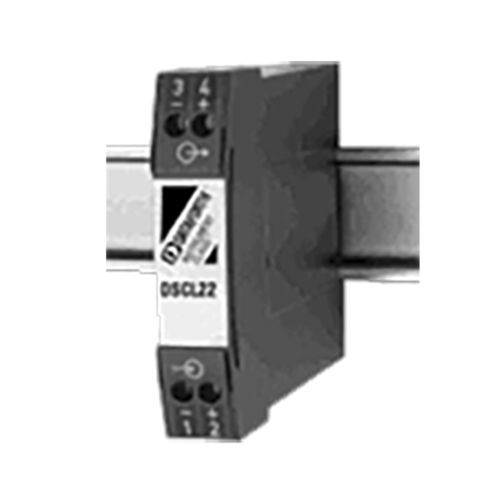

Isolateur de signal alimenté par boucle DSCL22-01

de courant

Chaque isolateur DSCL22 alimenté par la boucle fournit 1, 2 ou 3 canaux de protection des signaux analogiques en isolant électriquement son entrée de la sortie pour tout signal de processus DC dans la gamme de 0-20mA (ou 4-20mA). L'isolateur DSCL22 alimenté par la boucle fonctionne passivement, obtenant son alimentation à partir du signal transmis. L'isolateur alimenté en boucle DSCL22 hache le signal d'entrée par un circuit hacheur DC propriétaire, l'isolation est assurée par le couplage du transformateur, une technique propriétaire est utilisée pour supprimer la transmission des pointes ou surtensions de mode commun, et le signal de sortie du secondaire du transformateur est reconstruit sur le signal d'entrée d'origine. Si une entrée vers deux sorties isolées est souhaitée, les unités à canaux multiples peuvent être configurées comme un séparateur. Chaque isolateur DSCL22 alimenté en boucle fournit 1, 2 ou 3 canaux de protection des signaux analogiques en isolant électriquement son entrée de la sortie pour tout signal de processus DC dans la gamme de 0-20mA (ou 4-20mA). Le DSCL22 fonctionne de manière passive, obtenant son alimentation à partir du signal transmis. Le signal d'entrée est haché par un circuit de hachage DC propriétaire, l'isolation est assurée par le couplage du transformateur, une technique propriétaire est utilisée pour supprimer la transmission des pointes ou surtensions de mode commun, et le signal de sortie du secondaire du transformateur est reconstruit sur le signal d'entrée d'origine. Si une entrée vers deux sorties isolées est souhaitée, les unités à canaux multiples peuvent être configurées comme un séparateur (voir figure 2). Caractéristiques Câblage simplifié pour une installation rapide Pas de recalibrage ni de maintenance nécessaires Isolation du transformateur jusqu'à 4000Vrms Prévient les problèmes de boucle de terre Haute précision sur toute la portée Conforme aux normes CE
