Appareil de mesure de vélocimétrie par images (PIV)

de particulesCCDde paillasse

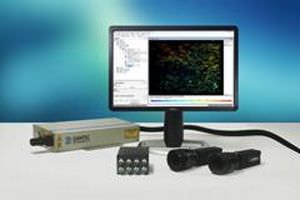

Stereo PIV est une méthode de mesure de trois composantes de vitesse dans un plan (2D3C) basée sur le principe de la parallaxe. En plaçant deux caméras de sorte qu'elles observent le plan de la feuille de lumière sous deux angles différents, vous obtenez des cartes vectorielles à deux vitesses légèrement différentes pour chaque caméra en raison de l'effet de parallaxe . Les différences entre elles résultent de la troisième composante de vitesse hors plan et de la configuration géométrique des deux caméras Après le calibrage de l'image, cette troisième composante de vitesse peut être évaluée. De plus, les deux composantes de vitesse dans le plan peuvent être recalculées pour corriger les erreurs de parallaxe. Composants de la solution - Le logiciel DynamicStudio Stereo PIV comprend des routines d'étalonnage de caméra qui mesurent et tiennent compte de la distorsion de perspective résultant de l'orientation asymétrique des caméras, des routines pour calculer la troisième composante de vitesse à partir des deux ensembles de données de caméra et la présentation des informations de vitesse à 3 composantes. - Cibles d'étalonnage. Le calibrage de la caméra exige que les images de calibrage soient enregistrées dans le drap lumineux ainsi qu'en avant et en arrière de celui-ci. DynamicStudio StereoPIV permet l'enregistrement automatique de ces images de calibration. - Montages Scheimpflug. L'utilisateur doit ajuster avec précision l'angle entre le capteur CCD (CMOS) et l'objectif de la caméra afin d'obtenir une mise au point correcte. Pour ce faire, la condition Scheimpflug doit être remplie. Pour ce faire, les caméras sont montées sur des supports Scheimpflug. DynamicStudio StereoPIV inclut un outil d'aide à la mise au point. - Prise en charge de la synchronisation de plusieurs caméras pour l'acquisition d'images à partir de deux caméras.
