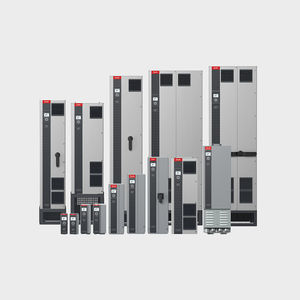

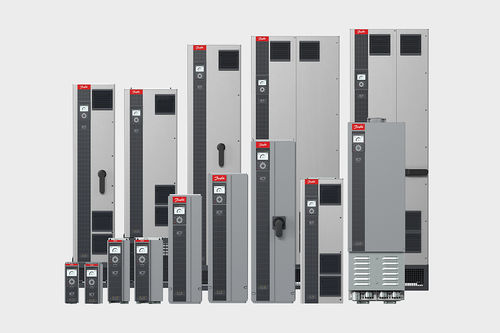

Variateur de vitesse à induction iC7-HVACR

à aimants permanentssur piedmontage sur mur

Aperçu
Quelles que soient vos exigences système, l'iC7-HVACR y répond. L'iC7-HVACR est une nouvelle génération de variateur de fréquence (VFD) pour applications HVAC, conçu pour fournir des performances fiables et un pilotage économe en énergie dans les systèmes HVACR commerciaux. La plateforme de contrôle modulaire permet d'étendre les fonctionnalités et facilite la modernisation des installations existantes.

Variante ULH
La variante ULH de l'iC7-HVACR est un variateur HVAC à très faibles harmoniques qui établit une nouvelle référence en atténuation des harmoniques, garantissant une alimentation électrique plus propre et une durée de vie prolongée des équipements.

Tension d'alimentation et plage de puissance
Variateurs standard : 3 x 380-480 V AC — 1,1 – 710 kW
Variateurs ultra basse harmonique (ULH) : 3 x 380-480 V AC — 22 – 160 kW

Principales caractéristiques

• Conception très compacte permettant d'économiser de l'espace et de réduire les besoins de refroidissement dans les systèmes HVAC économes en énergie
• Cybersécurité matérielle avec puce cryptographique embarquée pour transfert de données chiffrées et protection contre les accès non autorisés
• Intelligence spécifique HVACR avec capteurs supplémentaires, fonctions d'analyse et options de connectivité
• Conformité EMC avec filtre EMC intégré (catégories C1, C2 et C3)
• Les variantes ULH fournissent une atténuation des harmoniques avec un THDi très faible (< 3–5 %), protégeant les équipements contre la surchauffe et les dysfonctionnements
• Ports Ethernet doubles intégrés ou RS-485 ; prise en charge BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Safe Torque-Off (STO) jusqu'à SIL3 / Performance Level e (PLe) en standard
• Nombreux capteurs intégrés et fonctions d'étalonnage pour améliorer la précision de contrôle
• Surveillance conditionnelle (CBM) intégrée pour maintenance prédictive et maximisation de la disponibilité
• Gestion thermique efficace par refroidissement en canal arrière pour évacuer jusqu'à 90 % des pertes thermiques de la salle électrique
• Compatible avec moteurs asynchrones (IM) et à aimants permanents (PM)
• Prise en charge de modèles virtuels pour simuler l'environnement du variateur ou du convertisseur, accélérant le développement et réduisant les risques

Applications et installation
Optimisé pour montage mural, en armoire ou en pose libre. Composant central des systèmes HVAC économes en énergie pour bâtiments commerciaux et adapté aux installations exigeant une grande qualité de puissance ou des limites harmoniques strictes.

Documents et ressources
Documents techniques disponibles : fiches techniques, guides de sélection, fiches ULH et guides de conception spécifiques à la famille iC7-HVACR ; outils logiciels et configurateur disponibles pour configurer et commander les variantes produit.

Spécifications techniques

• Famille de produits : iC7-HVACR (y compris variantes ULH ultra basse harmonique)
• Tension d'alimentation : 3 x 380–480 V AC
• Plage de puissance (standard) : 1,1 – 710 kW
• Plage de puissance (ULH) : 22 – 160 kW
• Atténuation des harmoniques (ULH) : THDi typ. < 3–5 %
• EMC : filtre intégré pour catégories C1, C2 et C3
• Sécurité : Safe Torque-Off (STO) jusqu'à SIL3 / PLe
• Connectivité : Ethernet double intégré ou RS-485 ; prise en charge BACnet/IP, Modbus TCP, EtherNet/IP, PROFINET RT, EtherCAT, BACnet MSTP, Modbus RTU
• Refroidissement : refroidissement en canal arrière pour évacuer jusqu'à 90 % des pertes thermiques de la salle électrique
• Sécurité informatique : cybersécurité matérielle avec puce cryptographique pour transfert de données chiffrées
• Capteurs : multiples capteurs intégrés et étalonnage pour améliorer la précision de contrôle
• Surveillance : surveillance conditionnelle intégrée (CBM)
• Types d'installation : montage mural, en armoire, pose libre
• IoT industriel : supporte un fonctionnement connecté et sécurisé via des interfaces conformes aux standards industriels
