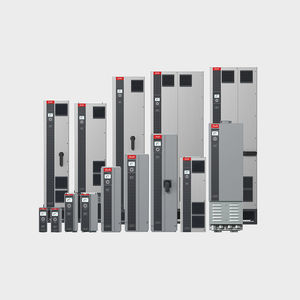

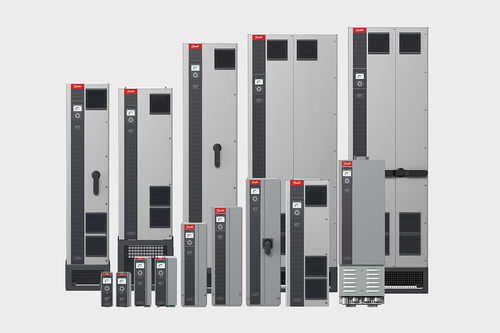

Variateur de fréquence à PWM iC7-Aqua

triphasépour lutte anti-vectorielleModbus

Présentation
Le iC7-Aqua est un variateur de fréquence (VFD) de nouvelle génération conçu spécifiquement pour les applications eau et eaux usées afin d'optimiser la commande des pompes, améliorer les performances système, réduire les contraintes mécaniques et générer des économies d'énergie significatives. Il couvre la distribution d'eau municipale, le traitement des eaux usées, le dessalement et la purification industrielle de l'eau. La gamme comprend des variantes standard et ULH (Ultra Low-Harmonic) pour les réseaux électriques sensibles.

Avantages clés

• Économies d'énergie importantes : l'ajustement de la vitesse de la pompe selon la demande réelle réduit la consommation (par ex. une réduction de vitesse d'environ 20 % peut entraîner des économies d'énergie substantielles).
• Réduction de l'usure mécanique : démarrages/arrêts progressifs réduisent le coup de bélier et les sollicitations sur canalisations, vannes et pompes.
• Amélioration de la régulation : maintien précis de la pression, du débit ou du niveau d'eau.
• Protection intégrée des pompes : détection de marche à sec, détection de fin de courbe et mode remplissage de tuyau / rampe pour clapet anti-retour protégeant pompes et réseaux.
• Variantes ULH : variateurs ultra-faibles harmoniques pour installations avec limites strictes de distorsion harmonique (protège les équipements sensibles et peut éviter des corrections du facteur de puissance).
• Intégration facilitée : options fieldbus intégrées et connectivité moderne pour une intégration aisée aux systèmes d'automatisation.

Fonctionnement d’un variateur sur une pompe

• Le variateur commande la vitesse de la pompe pour adapter le débit/la pression à la demande au lieu de fonctionner en plein régime fixe.
• En ajustant la vitesse, le variateur réduit la consommation d'énergie, diminue les contraintes mécaniques et améliore la maîtrise opérationnelle.

Tension d'alimentation et plages de puissance
Variantes standard : 3 x 380-480 V AC … 0,37-710 kW (0,5-1000 hp)
Variantes ULH : 380-480 V AC … 22-160 kW (30-250 hp)

Variantes et usages ciblés

• iC7-Aqua standard : applications générales de pompage avec l'ensemble des fonctions de protection, d'optimisation énergétique et de contrôle système.
• iC7-Aqua ULH (Ultra Low-Harmonic) : pour réseaux sensibles ou environnements exigeant de faibles harmoniques ; offre un profil de puissance propre et un THDi réduit.

Points forts — commande, sécurité et ergonomie

• Protection dédiée pompe et application : détection marche à sec, détection de fin de courbe, mode remplissage tuyau et rampe clapet pour éliminer le coup de bélier.
• Surveillance d'état : monitoring intégré de l'enroulement statorique du moteur, vibration et enveloppe de charge pour alertes précoces et réduction des arrêts.
• Économie d'énergie et coûts : compensation de débit, mode veille, contrôleur multipompe, Automatic Energy Optimization (AEO) et Automatic Motor Adaptation (AMA) pour une meilleure efficacité en charge partielle.
• Mise en service et exploitation intuitives : panneau de commande graphique avec grand affichage, assistants de configuration et outils MyDrive® Suite (monitoring, paramétrage, diagnostic).
• Intégration et sécurité : options fieldbus intégrées (EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU), cybersécurité matérielle et sécurité fonctionnelle intégrée (STO) répondant aux niveaux de sécurité élevés.

Avantages spécifiques ULH (Ultra Low-Harmonic)

• Maintient une distorsion harmonique de courant totale (THDi) typiquement < 3 % en charge nominale (et des valeurs basses en charge partielle), réduisant les perturbations sur le réseau électrique.
• Facteur de puissance pouvant atteindre 1,0, pouvant supprimer le besoin de correction externe du facteur de puissance.
• Conception compacte et entièrement intégrée en unité unique simplifiant l'installation et limitant le surdimensionnement des composants système (transformateurs, appareillages).

Documentation et outils (sélection)
Documentation produit complète, fiches techniques, guides de conception et outils logiciels disponibles pour la configuration, l'installation, la surveillance et l'intégration de la gamme iC7-Aqua.

Caractéristiques / spécifications techniques

• Product family: iC7-Aqua (standard and ULH variants)
• Supply voltage (standard): 3 x 380–480 V AC
• Power range (standard): 0.37–710 kW (0.5–1000 hp)
• Power range (ULH): 22–160 kW (30–250 hp)
• ULH THDi: typically < 3% at full load
• Power factor: up to 1.0 (ULH)
• Protection functions: dry-run detection, end-of-curve detection, pipe-fill mode, check valve ramp
• Condition monitoring: motor stator winding, vibration and load envelope monitoring
• Energy features: flow compensation, sleep mode, multi-pump controller, AEO, AMA
• Safety & security: integrated hardware-based cybersecurity, crypto chip, integrated functional safety (STO)
• Connectivity: embedded fieldbus options including EtherNet/IP, PROFINET, Modbus TCP, EtherCAT, Modbus RTU
• User interface: graphical control panel with large display and setup assistants
• Design: compact fully integrated units (3-wire in / 3-wire out for many variants)
