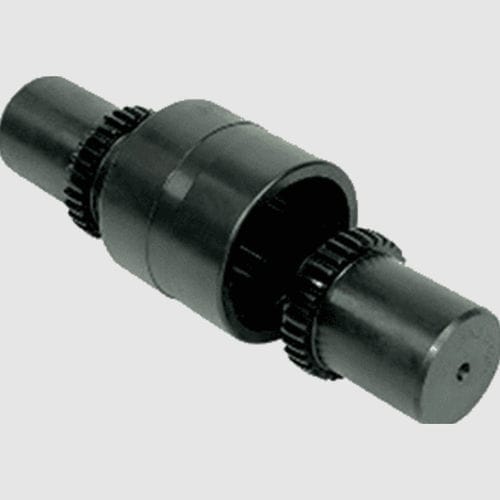

Accouplement à engrenage GFA series

d'arbrepour l'industriepour couple élevé

Les accouplements GFA et GFAS sont conçus pour des applications industrielles lourdes, assurant une connexion rigide en torsion des arbres, qui peuvent supporter un désalignement angulaire et parallèle ainsi qu’un mouvement axial. L'accouplement GFA se compose de deux moyeux en acier trempé, avec des dents d’engrenage extérieures couronnées, connectés par un manchon en acier trempé aux dents d'engrenage correspondantes. Les dents des deux moyeux sont espacées d’une distance maximale pour minimiser le désalignement angulaire et parallèle. La double articulation de la série GFA permet un fort désalignement. L'accouplement GFAS ne comporte qu'un moyeu avec des dents extérieures, qui se raccorde à un manchon avec moyeu intégré, afin de réduire le poids et l'inertie. Cette série offre une connexion plus rigide, particulièrement adaptée aux applications d’arbres à cardan. Les moyeux et les manchons sont fabriqués à partir d'acier haute résistance (résistance à la traction de 800 N/mm2) avec un durcissement chimique de la surface, afin d’améliorer la résistance à l’usure et à la corrosion et éviter les interruptions. Toutes les dents sont conformes à la norme DIN 3992 Classe 7 de précision, avec une finition de surface de 1,4 µm Ra. La lubrification est retenue par des joints à ressort, qui empêchent également l'entrée de polluants afin d’assurer une longue durée de vie opérationnelle. La re-lubrification s'effectue par l'intermédiaire de deux vis sans tête, positionnées sur le manchon.
