Matrice de LED blanche L2

standardstandardpour éclairage

Détails du produit
Les modules Standard L2 Array de Cree LED sont conçus pour des applications d'éclairage extérieur telles que l'éclairage public. Dotés de LED blanches J Series® 5050, ces PCBAs d'array offrent des performances constantes, des options de conception flexibles et plusieurs configurations prix-performance.

• Cinq options de MCPCB conçues pour une intégration facile
• 3 choix de LED pour différentes options prix-performance
• Diode TVS pour la protection contre les transitoires haute tension
• Disponible en CCT de 5000K, 4000K, 3000K et 2700K à 70 CRI

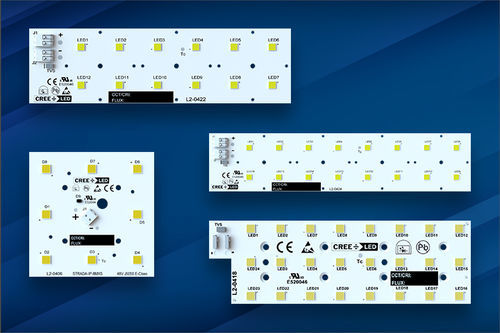

Produits Array

• LS8 : MCPCB de 70 x 70 mm avec 8 LED J Series 5050
• LS12 : MCPCB de 174 x 50 mm avec 12 LED J Series 5050
• LS12P : MCPCB de 147 x 45 mm avec 12 LED J Series 5050
• LS16 : MCPCB de 225 x 80 mm avec 16 LED J Series 5050
• LS24 : MCPCB de 148 x 47 mm avec 24 LED J Series 5050

Avantages

• Intégration simplifiée pour les conceptions de luminaires OEM
• Options économiques pour répondre à une gamme de besoins de performance
• Haute uniformité et performance thermique fiable

Tableau des spécifications
Type de produit | Produit | Nombre de LED | LED peuplée | Classe de tension | CCT Min (K) | CCT Max (K) | Options CRI | Puissance typique (W) | Puissance max. (W) | x (mm) | y (mm)
L2 Array | LS8 | 8 | 5050C 6V Classe E / 5050B 6V Classe H / 5050B 6V Classe K | 48 | 2700 | 5000 | 70 | 18-19 | 48 | 70 | 70
L2 Array | LS12 | 12 | 5050C 6V Classe E / 5050B 6V Classe H / 5050B 6V Classe K | 36 | 2700 | 5000 | 70 | 36-38 | 72 | 174 | 50
L2 Array | LS12P | 12 | 5050C 6V Classe E / 5050B 6V Classe H / 5050B 6V Classe K | 36 | 2700 | 5000 | 70 | 36-38 | 72 | 147 | 45
L2 Array | LS16 | 16 | 5050C 6V Classe E / 5050B 6V Classe H / 5050B 6V Classe K | 48 | 2700 | 5000 | 70 | 48-50 | 96 | 225 | 50
L2 Array | LS24 | 24 | 5050C 6V Classe E / 5050B 6V Classe H / 5050B 6V Classe K | 48 | 2700 | 5000 | 70 | 63-66 | 144 | 148 | 47

Spécifications techniques / Caractéristiques

• Applications d'éclairage extérieur (éclairage public)
• LED blanches J Series® 5050
• Tailles multiples de MCPCB et nombres de LED
• Diode TVS pour la protection contre les transitoires
• CCT disponibles : 5000K, 4000K, 3000K, 2700K
• 70 CRI
• Classes de tension : 36V, 48V
• Puissances typiques et maximales par modèle
