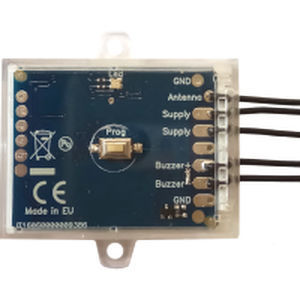

Contact de porte sans fil UniLock

Contact de porte sans fil - UniLock - Creasol
Contact de porte sans fil - UniLock - Creasol
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Spécifications
sans fil

Description

Présentation
  • Module récepteur compact pour ouvrir portes piétonnes ou portes principales équipées de serrures électriques à solénoïde via la plupart des télécommandes radio émettant entre 220 MHz et 868 MHz (OOK/FSK, codes fixes et rolling).


Capacités principales
  • Fonctionne sans alimentation externe ni batterie en utilisant le faible courant du circuit du bouton-poussoir présent dans le boîtier de commande de la porte.
  • Fréquence de réception sélectionnable par l'utilisateur (plusieurs fréquences prises en charge ; certaines restreintes selon les régions).
  • Supporte les modulations OOK (AM) et FSK (FM) (déviations FM 12,5 ou 25 kHz).
  • Fonctionnement bi-fréquence : réception possible sur une ou deux fréquences/modulations simultanément.
  • Apprentissage jusqu'à 60 télécommandes (codes fixes et rolling), gestion de différents types de télécommandes en parallèle.
  • Sorties impulsionnelles configurables : 1 à 4 impulsions, durées 100, 200, 400 ou 600 ms.


Principe de fonctionnement
  • Lorsqu'une télécommande apprise émet un code connu, UniLock relie en interne les deux fils d'alimentation en parallèle (simulation d'un bouton-poussoir) pour fournir le courant à la serrure électrique et ouvrir la porte.
  • Un fil sert d'antenne (ne doit pas être connecté) ; les deux autres fils (Supply) se connectent en parallèle au bouton-poussoir existant.


Avantages
  • S'installe dans le boîtier mural du bouton-poussoir existant ; l'installation ne nécessite que la connexion en parallèle des deux fils d'alimentation au bouton-poussoir.
  • Aucune alimentation externe requise pour l'intégration standard des serrures électriques.
  • Large compatibilité avec de nombreuses marques et types de télécommandes grâce aux fréquences/modulations sélectionnables et au décodage avancé.
  • Sensibilité réductible (paramètre d'atténuation) pour éviter des activations involontaires à distance.
  • Apprentissage de télécommandes « master » possible : elles activent à distance le mode apprentissage pour ajouter d'autres appareils (les master ne déclenchent pas la sortie porte).


Exemples d'applications
  • Ouvrir un garage avec le bouton #1 d'une télécommande existante.
  • Ouvrir un portail via un récepteur séparé connecté à UniLock si ce portail utilise une fréquence ou un codage différent.
  • Ouvrir une porte piétonne en installant UniLock au niveau du bouton-poussoir de la porte.
  • Ouvrir une porte d'entrée principale en installant UniLock dans le boîtier mural du bouton-poussoir.


Instructions d'installation (résumé)
  • Vérifier la tension présente sur l'interrupteur existant : 9–24 Vdc ou 9–18 Vac.
  • Mesurer le courant traversant l'interrupteur : 0,8–3,2 A.
  • Connecter les deux fils marqués Supply en parallèle à l'interrupteur existant (le troisième fil est l'antenne et doit rester non connecté).
  • Configurer la fréquence de réception, la modulation, le nombre d'impulsions et la durée via le bouton Prog (séquences d'appui).


Apprentissage des télécommandes (résumé)
  • Appuyer deux fois sur Prog pour activer le mode apprentissage ; dans les 10 s appuyer sur la touche de la télécommande à apprendre. Chaque code appris recharge la fenêtre de 10 s pour les apprentissages successifs.
  • Indications LED : 2 clignotements = télécommande apprise ; 3 clignotements = télécommande déjà présente ; 6 clignotements = mémoire pleine.
  • Apprentissage par télécommande master : appuyer 4 fois sur Prog, puis utiliser la télécommande master pour activer à distance une fenêtre d'apprentissage de 10 s (les master n'activent pas la sortie).


Suppression de télécommandes
  • Pour supprimer une télécommande, appuyer 3 fois sur Prog, puis émettre depuis la télécommande à supprimer dans les 10 s (feedback LED fourni).
  • Pour effacer toute la mémoire : appuyer 10 fois sur Prog (LED clignote 10 fois) puis appuyer 3 fois sur Prog à nouveau.


Documentation
  • Manuel produit au format PDF.
  • Notes d'application au format PDF avec exemples et schémas électriques.


Compatibilité / remarques
  • Prend en charge une large liste de télécommandes et de marques (codes fixes et rolling). Le fabricant fournit un tableau de compatibilité. La stabilité de la fréquence d'émission du transmetteur est critique pour une reconnaissance fiable ; les émetteurs instables peuvent ne pas être reconnus.


Caractéristiques techniques
  • Dimensions : 41 x 31 x 11 mm.
  • Alimentation de la serrure prise en charge : 9 ÷ 18 Vac OU 9 ÷ 24 Vdc.
  • Plage de courant pour la serrure : 0,8 A à 3,2 A maximum.
  • Un faible courant (~20 mA) circule via l'interrupteur existant pour alimenter UniLock lorsqu'il est connecté.
  • Mémoire : jusqu'à 60 télécommandes (codes fixes et rolling).
  • Impulsions configurables : 1, 2, 3, 4 ; durées : 100 ms, 200 ms, 400 ms, 600 ms.
  • Bi-fréquence : fréquence/modulation secondaire sélectionnable (réception possible sur deux fréquences simultanément).
  • Modulations prises en charge : OOK (AM) et FSK (FM) avec déviations FM 12,5 kHz et 25 kHz.
  • Exemples de fréquences sélectionnables : 433.42 MHz, 433.92 MHz, 434.15 MHz, 434.42 MHz, 868.30 MHz, 868.50 MHz, 868.80 MHz et autres (certaines marquées * peuvent être restreintes) : 315 MHz *, 288 MHz *, 300 MHz *, 303 MHz *, 306 MHz *, 310 MHz *, 318 MHz *, 330 MHz *, 390 MHz *, 403.55 MHz *, 418 MHz *.
  • Mode OOK narrow-band disponible pour sensibilité accrue (requiert un émetteur stable).
  • Feedback LED et bouton Prog pour configuration, apprentissage et effacement.
  • Conditionnement : clamshell transparent refermable recyclable ; instructions imprimées en plusieurs langues.
