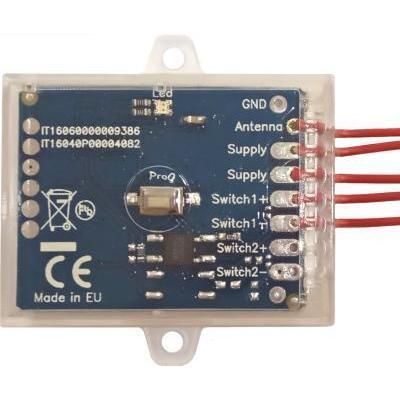

Module récepteur sans fil UniRec1

radioAMFM

Description
Récepteur universel compact (41 × 31 × 11 mm) compatible avec la plupart des télécommandes radio émettant entre 224 MHz et 868 MHz. Prend en charge AM/OOK et FSK/FM, codes fixes et rolling. Peut être programmé pour recevoir une ou deux fréquences (y compris différentes modulations).

Fonctionnement principal
Lors de la réception d'un code valide, le récepteur active un optocoupleur entre Switch+ et Switch-, simulant une entrée bouton poussoir basse tension pour une carte électronique (ex. motoréducteur de portail). La sortie est opto‑isolée : 50 mA max, 40 Vcc max. La fréquence et le comportement de sortie sont programmables (bistable, maintien, temporisateur : 250 ms–60 min). Mémoire jusqu'à 1000 télécommandes (nombre réel selon complexité des codes ; ex. ~600 télécommandes rolling KeeLoq).

Installation et câblage

• Connecter les deux fils marqués « Supply » à l'alimentation.
• Brancher Switch+ sur le terminal positif de l'entrée bouton poussoir de la carte contrôlée.
• Brancher Switch- sur le terminal négatif de l'entrée bouton poussoir de la carte contrôlée.

Vérifier avec un testeur que l'entrée de la carte contrôlée accepte < 40 Vcc et < 50 mA.

Remarques sur entrées AC
Si l'entrée bouton poussoir de la carte utilise du courant alternatif, choisir une variante de récepteur avec sorties relais pour commande AC (autres modèles disponibles).

Caractéristiques principales

• Commande sans fil de cartes électroniques avec entrée bouton poussoir basse tension (40 V max, 50 mA max).
• Très compact : 41 × 31 × 11 mm.
• Alimentation : 7–36 Vcc ou 7–27 Vac ; convertisseur DC/DC interne pour faible consommation.
• Cinq fils pré‑cablés de 20 cm : 1 antenne, 2 alimentation, 2 sorties (Switch+ / Switch-).
• Antenne : couper à ~17 cm pour 433–434 MHz ou ~8 cm pour 868 MHz ; garder plate, horizontale ou verticale.
• Fréquences sélectionnables par l'utilisateur (nombreux presets ; certaines fréquences interdites dans l'UE).
• Compatible OOK (AM) et FSK (FM) ; FM déviation 12/24 kHz ; AM bande standard et étroite.
• Mode double fréquence : une ou deux fréquences/modulations programmables simultanément.
• Compatible avec une large gamme de télécommandes à codes fixes et rolling ; types différents coexistent.
• Apprentissage via télécommandes maîtres (activation distante de l'apprentissage pendant 10 s).

Fréquences supportées (exemples sélectionnables)
433.42, 433.92, 434.15, 434.42, 868.3, 868.5, 868.8, 315*, 224.500*, 224.750*, 270*, 280*, 284*, 286*, 287*, 288*, 289*, 290*, 292*, 300*, 302*, 303*, 306*, 310*, 318*, 330*, 340*, 390*, 403.55*, 418* MHz
Remarque : les fréquences marquées * ne peuvent pas être utilisées dans l'UE. La fréquence de l'émetteur doit être stable ; le récepteur ne fonctionne pas avec des émetteurs dépourvus de cristal ou résonateur SAW (émetteurs instables autour de ~300 MHz).

Applications typiques

• Activer l'entrée « start » d'une carte de commande de portail, porte de garage ou barrière.
• Piloter des appareils utilisant des fréquences de télécommande obsolètes (ex. 418 MHz, 315 MHz).
• Augmenter la compatibilité des télécommandes d'un motoréducteur en acceptant différentes marques/fréquences.
• Ajouter une commande sans fil à une carte électronique dépourvue d'entrée RF intégrée.

Apprentissage et programmation
L'apprentissage se fait avec le bouton Prog. La seconde fréquence et sa modulation peuvent être programmées ; la seconde fréquence activée ou désactivée. Modes de sortie, temporisateurs et paramètres de sensibilité sont configurables pour réduire les déclenchements parasites longue portée.

Emballage et remarques
Fabriqué en Europe. Livré en blistre refermable recyclable transparent avec notice multilingue imprimée. Personnalisation OEM possible pour volumes.

Spécifications techniques

• Modèle : UniRec1 (récepteur universel multi‑fréquences mono‑canal).
• Dimensions : 41 × 31 × 11 mm.
• Alimentation : 7–36 Vcc ou 7–27 Vac (polarité non importante sur les fils d'alimentation en cas d'alimentation DC).
• Consommation : faible via convertisseur DC/DC interne.
• Sorties : sortie à opto‑couple simulant un bouton poussoir (Switch+ / Switch-) ; courant max 50 mA ; tension max 40 Vcc.
• Antenne : fil unique ; couper à ~17 cm pour 433–434 MHz ou ~8 cm pour 868 MHz ; garder plate, horizontale ou verticale.
• Modulations prises en charge : OOK (AM) bande standard et étroite ; FSK (FM) déviation 12 kHz et 24 kHz.
• Réception : mono ou double fréquence (deux fréquences/modulations programmables simultanément).
• Mémoire : jusqu'à 1000 télécommandes (dépend de la complexité des codes).
• Modes de sortie : bistable, maintien, temporisateur configurable de 250 ms à 60 minutes ; options pour polarité de sortie et comportements spéciaux (ex. verrou électrique avant démarrage moteur).
• Programmation : via bouton Prog ; supporte télécommandes maîtres pour activation distante de l'apprentissage.
• Emballage : livré en blister refermable ; notice incluse.
