Module d'entrée analogique DomBus21

numériqueModbusRS-485

Présentation

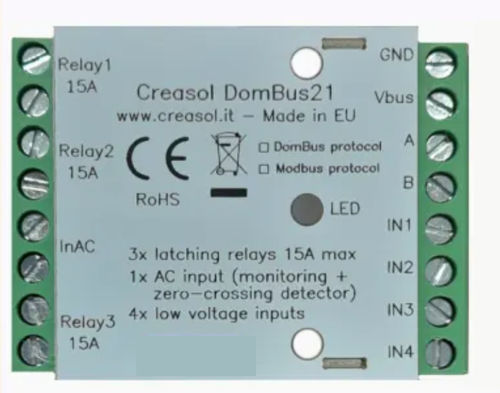

Le Creasol DomBus21 est un module à faible consommation comportant des relais bistables pour le contrôle et la supervision de charges. Il intègre trois relais SPST bistables, une entrée AC opto‑isolée pour détection de présence/zéro‑cross et quatre entrées basse tension configurables (analogique ou numérique). Module compact adapté aux boîtes d'encastrement et aux boîtes de jonction, communicant via bus RS485 industriel.

Fonctions clés

• 3 relais bistables SPST, 15 A chacun, pour activer/désactiver charges ou générateurs (jusqu'à 3 kW par relais, 250 Vac).
• 1 entrée AC opto‑isolée (100–250 V) pour détection de présence et zéro‑cross.
• 4 entrées basse tension configurables : analogique (NTC 10k), numérique (bouton poussoir, twinbutton), capteur d'alarme (équilibré) ou compteur/pulse.
• Consommation très faible (~15 mW) grâce aux bobines des relais actives uniquement lors des transitions.
• Choix de firmware : DomBus (multi‑maître, événements DCMD) ou Modbus RTU (master/slave).
• Bus RS485 industriel (115200 bps) pour longues liaisons ; dimensions compactes 59 × 42 × 21 mm.

Applications typiques / exemples

• Commande de pompe à chaleur ou chaudière pour supprimer la consommation en veille.
• Coupure d'alimentation de portail/garage pour empêcher le vol en cas d'alarme.
• Déconnexion d'onduleurs photovoltaïques de petite puissance la nuit ou lors d'orages.
• Commande d'éclairages extérieurs et charges de longue durée avec consommation de veille proche de zéro.

Caractéristiques

• 3× relais bistables 15 A SPST : bobine activée uniquement pendant les changements d'état (pas de courant continu dans la bobine).
• 1× entrée AC opto‑isolée (100–250 V) pour détection de zéro‑cross et présence.
• 4× entrées basse tension configurables : IN1..IN4 supportent analogique, numérique, twinbutton, compteur, SENSOR_ALARM, NTC.
• ≈15 mW de consommation même avec relais en position ON.
• Firmwares : DomBus (compatible Domoticz et via DomBusGateway avec MQTT pour Home Assistant, Node‑RED, OpenHAB, ioBroker) ou Modbus RTU.
• Bus RS485 industriel : 115200 bps, recommandé jusqu'à ~500 m avec câble d'alarme.
• Compact : 59 × 42 × 21 mm, s'installe en boîtes d'encastrement et boîtes de jonction.

Capacités des ports DomBus21 (firmware DomBus)
Adresse par défaut : 0xff21
Port 1 - RL1 : OUT_DIGITAL. Relais SPST 15 A bistable ; bobine active uniquement lors des transitions. INAC doit être connecté au secteur pour gestion du zéro‑cross.
Port 2 - RL2 : OUT_DIGITAL. Identique à RL1.
Port 3 - RL3 : OUT_DIGITAL. Identique à RL1.
Port 4 - INAC : IN_AC, IN_COUNTER. Entrée AC opto‑isolée (100–250 V) pour détection de présence et zéro‑cross ; peut surveiller retour de disjoncteur, PIR 230 V, détection ON d'appareil.
Port 5 - IN1 : IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_TWINBUTTON, IN_COUNTER, SENSOR_ALARM. Entrée analogique/numérique avec pull‑up 10k vers 3.3 V ; fil commun vers GND.
Port 6 - IN2 : mêmes capacités que IN1.
Port 7 - IN3 : IN_DIGITAL, IN_DIGITAL_PULLDOWN, IN_ANALOG, IN_COUNTER. Options de pull‑up/pull‑down ; GND commun.
Port 8 - IN4 : identique à IN3.

Capacités Modbus RTU (firmware Modbus)
Au démarrage le module indique l'adresse Modbus (reg 8192), le débit (8193) et la parité (8194) via LED. Adresse esclave Modbus par défaut : 33 (0x21).
Exemples de registres : Addr 0..2 contrôlent RL1..RL3 (0=OFF, 1 ou 65280=ON, autres valeurs = ON temporisé). Addr 3 = INAC (0=OFF, 1=ON). Addr 4..7 = IN1..IN4 (0=OFF, 1=ON ou plages analogiques selon configuration). Registres détaillés pour options de ports, inversion, timing, vitesse série et version firmware.

DCMD / automatisation (firmware DomBus)
Les ports acceptent commandes DCMD et génèrent événements (OFF, ON, PULSE, PULSE1/2/4, plages VALUE). DCMD permet automatisations locales entre modules même si le contrôleur central est hors ligne (ex. basculements par impulsion, actions selon seuils de capteurs).

Notes d'application & points d'installation

• La détection zéro‑cross via INAC réduit le courant d'appel pour charges capacitives et limite les surtensions sur charges inductives lors de la coupure.
• Câblage RS485 : privilégier un bus linéaire avec résistances de terminaison 100–150 Ω aux deux extrémités ; blindage relié à la masse d'un seul côté ; GND commun entre appareils.
• Alimentation : prévoir une alimentation 12 V stable avec UPS/sauvegarde si nécessaire pour maintenir contrôleur et modules en cas de coupure.

Sécurité et installation
DomBus21 supporte jusqu'à 15 A par relais (250 Vac). Vérifier connexions, fusibles appropriés et section de câble. Contrôler l'échauffement des bornes sous charge (ex. caméra IR) et respecter les normes électriques locales.

Spécifications techniques

• Modèle : Creasol DomBus21
• Relais : 3 × SPST bistables, 15 A, 250 Vac (≈3 kW par relais)
• Entrée AC : 1 × INAC opto‑isolée, 100–250 Vac (détection zéro‑cross & présence)
• Entrées basse tension : 4 entrées configurables (analogique/numérique/twinbutton/compteur/SENSOR_ALARM/NTC)
• Consommation : ≈15 mW (même avec relais ON)
• Bus : RS485 industriel, 115200 bps (DomBus) ; recommandé jusqu'à ~500 m
• Protocoles : DomBus (multi‑maître) ou Modbus RTU
• Dimensions : 59 × 42 × 21 mm
• Adresses par défaut : DomBus 0xff21 ; Modbus esclave 33 (0x21)
