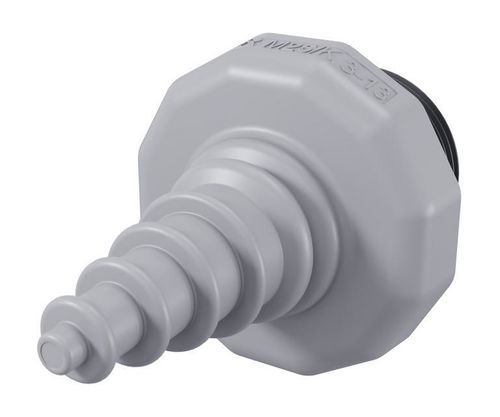

Plaque d'entrée de câble IP54 KES-R M25/K 3-13 GR

IP66UL94 V-0pour câble

Résumé

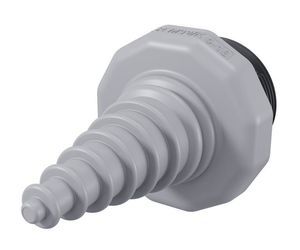

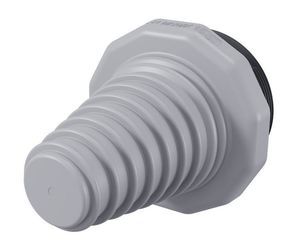

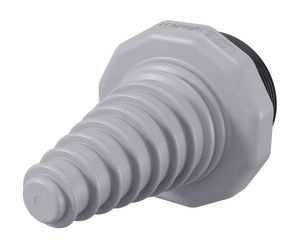

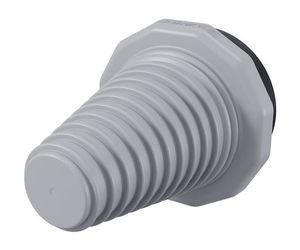

Passe-câble rond (avec cône) pour câbles non assemblés, modèle KES-R M25/K 3-13 GR. Conçu pour montage par encliquetage et vissage ; protection IP54 en encliquetage et IP66 en montage vissé. Matériau : polyamide 6.6 avec joint TPE. Couleur : gris.

Données commerciales

• N° d'article : 28925.6
• GTIN (EAN) : 4044211254872
• Pays d'origine : DE
• Numéro tarifaire : 39259020
• Type d'emballage : sachet plastique
• Unité d'emballage : 5 PC
• Poids par pièce (avec emballage) : 14.92 g
• Poids par pièce (sans emballage) : 14.1 g

Données techniques
Dimensions

• Hauteur totale : 61,5 mm
• Hauteur d'installation : 41,5 mm
• Longueur : 38 mm
• Largeur : 38 mm

Données de connexion

• Plage de diamètre de câble : 3 mm – 13 mm
• Nombre de conducteurs : 1

Autres données techniques

• Taille de filetage / entrée : M25
• Type de montage : encliquetage (montage rapide) et vissage
• Indice de protection : IP66 (vissé), IP54 (encliquetage)
• Épaisseur de paroi avec contre-écrou max. : 11 mm
• Épaisseur de paroi pour montage par encliquetage max. : 2,5 mm
• Épaisseur de paroi min. : 1 mm
• Couple pour le contre-écrou : 3 Nm
• Type de câbles : sans connecteur
• Forme de la découpe : ronde

Matériaux & températures

• Matériau : Polyamide 6.6
• Matériau d'étanchéité : TPE
• Classe de combustibilité UL 94 : V-0
• Sans halogènes : ✓
• Sans silicone : ✓
• Plage de température de fonctionnement : -40 °C à 80 °C

Environnement & conformité

• Conforme REACH (date de référence : 2026-02-04)
• Conforme RoHS
• EU-POP conforme
• PROP 65 conforme
• TSCA conforme

Téléchargements
Modèle STP disponible pour intégration CAO (fichier listé sur la page).

Caractéristiques techniques

• Famille de modèle : KES-R
• Référence : KES-R M25/K 3-13 GR
• Diamètre de câble : 3–13 mm
• Indice de protection : IP66 (vissé), IP54 (encliquetage)
• Matériau : Polyamide 6.6 avec joint TPE
• Dimensions (L × l × H) : 38 × 38 × 61,5 mm
• Poids (par pièce, sans emballage) : 14,1 g
• Couleur : gris
