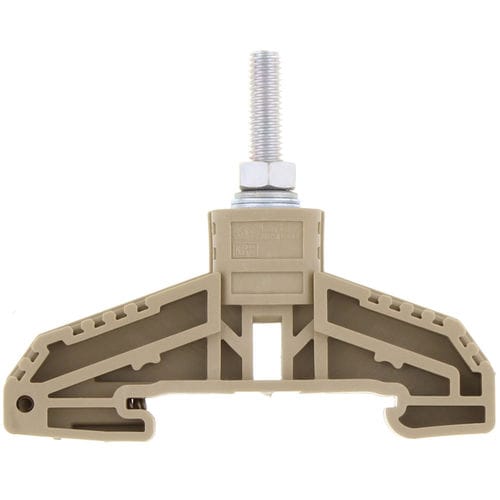

Bloc de jonction sur rail-DIN HSK
à goujonde puissancede courant fort

bloc de jonction sur rail-DIN
bloc de jonction sur rail-DIN
bloc de jonction sur rail-DIN
bloc de jonction sur rail-DIN
bloc de jonction sur rail-DIN
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Montage
sur rail-DIN
Connexion
à goujon
Autres caractéristiques
de puissance, de courant fort
Section câble

Min: 0,2 mm²
(0 in²)

16 mm², 35 mm², 50 mm², 120 mm²
(0,02 in², 0,05 in², 0,08 in², 0,19 in²)

Max: 120 mm²
(0,19 in²)

Courant

Min: 0,1 A

Max: 269 A

Tension nominale

Min: 1 V

1 000 V

Max: 1 000 V

Description

Borne à tige haute puissance, Connexion par tige, Type de montage : Rail de montage TS 35/7,5, Section nominale : 16 mm², Largeur : 13 mm, Couleur : Beige Longueur : - 67 mm Longueur avec TW/ADH : - 67 mm Largeur : - 13 mm Hauteur TS 35/7.5 : - 55.5 mm Hauteur TS 35/7.5 avec TW/ADH : - 58 mm Tension nominale : - 1000 V Courant nominal : - 76 A Section nominale : - 16 mm² Tension nominale d'impulsion : - 8 kV Catégorie de surtension : - III Degré de contamination : - 3 Puissance maximale dissipée à l'état nominal : - 2,43 W Principe de raccordement : - Raccordement par goujon Position de connexion : - supérieure Connexions : - 1 Nombre de bornes par niveau : - 1 Nombre de niveaux : - 1 Section de fil AWG, minimum : - 10 Section de fil AWG, maximum : - 1/0 Tête de boulon : - Hexagone Filetage du boulon : - M 5 Couple de serrage, min. : - 2 Nm Couple de serrage, max. : - 4 Nm Plage de fils de contact : - ≤ 16 mm2

---
