Dispositif de protection incendie passif KDS-RAIL

PrésentationOutre le classement de comportement au feu des matériaux (HL3), les applications ferroviaires exigent un obturateur structurel certifié aux zones de transition sensibles, par exemple entre la salle des machines et le compartiment passagers. Les kits de protection incendie CONTA-CLIP KDS-RAIL, adaptés aux différentes dimensions de cadre, permettent d'atteindre la classe de résistance au feu E30 (30 minutes d'étanchéité) selon DIN EN 45545-3. Chaque kit comprend un tapis de protection incendie intumescent parfaitement adapté, des vis de fixation spéciales résistantes à la chaleur et tout le matériel de montage nécessaire.

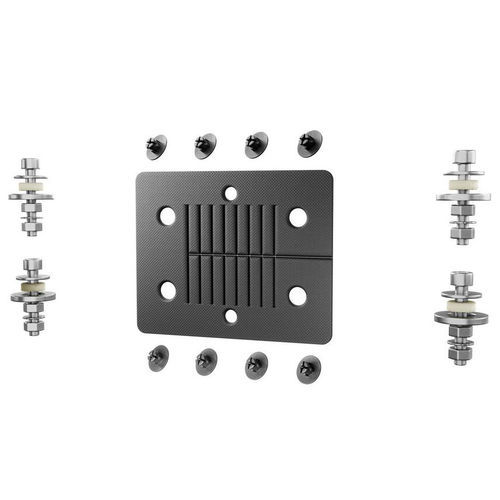

Contenu du kit

• Tapis de protection incendie intumescent adapté au cadre
• Vis de fixation spéciales résistantes à la chaleur
• Matériel de montage complet pour l'assemblage du kit

Composants obligatoires conformes à la norme EN 45545-3 (E30)Le kit permet d'obtenir la résistance E30 (30 minutes) selon DIN EN 45545-3 lorsqu'il est installé avec les composants requis et les cadres/inserts KDS correspondants.

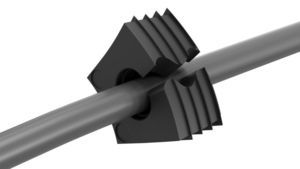

Éléments d'étanchéité RAIL (matériau homologué pour systèmes KDS)

• Séparation intelligente par découpe ondulée
• Haute étanchéité en combinaison avec le cadre et l'insert
• Décharge de traction intégrée
• Haute densité de remplissage
• Disponible en deux tailles

KDSI-SR : montage rapide et sécurisé

• Confection complète de l'extérieur vers l'intérieur
• Les câbles confectionnés conservent la garantie ; rééquipements et opérations de service rapides et simples
• Haute densité d'emballage

KDS-SR : montage intérieur simple

• Assemblage facile depuis l'intérieur
• Garantie assurée pour les câbles confectionnés
• Rééquipements et opérations de service réalisables rapidement
• Soulagement de traction pour câbles inclus
• Haute densité d'emballage

Produits associés / accessoires

• Outil d'actionnement — KDS BW 1 : facilite la pose et le retrait des éléments d'étanchéité dans le cadre
• Bornes — traitement et montage des borniers et boîtiers selon spécifications, montage sur rail DIN et étiquetage possibles
• Technologie de boîtier — boîtiers en polystyrène, polycarbonate, polyester, ABS et aluminium pour la protection des circuits et dispositifs ; personnalisations et assemblages disponibles

Caractéristiques / spécifications techniques

• Marque : CONTA-CLIP
• Modèle/série : KDS-RAIL
• Norme applicable : DIN EN 45545-3
• Classe de résistance au feu : E30 (30 minutes d'étanchéité)
• Classement comportement matériau : HL3
• Contenu du kit : tapis intumescent, vis résistantes à la chaleur, matériel de montage
• Usage : créer une barrière coupe-feu structurelle aux zones de transition pour empêcher la propagation des flammes via les ouvertures de paroi
• Compatibilité : kits pour différentes tailles de cadre
• Fonctions des éléments d'étanchéité : découpe ondulée pour séparation, haute étanchéité avec cadre/insert, décharge de traction intégrée, haute densité d'emballage, deux tailles
• Atouts KDSI-SR : montage extérieur→intérieur, câbles sous garantie, retouches/maintenance rapides, haute densité
• Atouts KDS-SR : montage intérieur, protection de garantie pour câbles confectionnés, retouches/maintenance rapides, soulagement de traction inclus, haute densité
