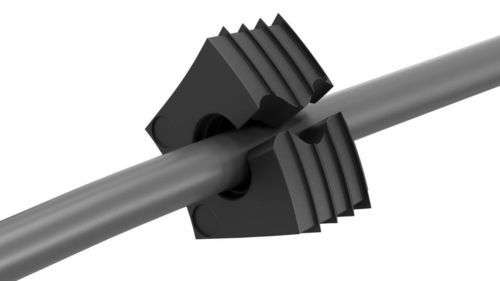

Passe-câble en TPE KDS-DE-RAIL

obturéséparableantitraction

Présentation
Les éléments d'étanchéité KDS-DE-RAIL (petit) et KDS-DEG-RAIL (grand) constituent les composants centraux des systèmes de passe-câbles certifiés pour le ferroviaire. Fabriqués en TPE spécial homologué selon la norme DIN EN 45545-2 (HL3), ils répondent aux exigences de sécurité, de comportement au feu et de fiabilité en usage embarqué.

Design et installation
La forme conique permet une insertion sans outil dans les ouvertures des passe-câbles, assurant l'étanchéité des interstices et la décharge de traction statique conformément à la norme DIN EN 62444. Les éléments divisés avec découpe ondulée facilitent le montage et garantissent un ajustement précis autour des câbles, y compris ceux équipés de connecteurs pré-assemblés.

Gamme et flexibilité

• Éléments petits (KDS-DE-RAIL) : plage de diamètres 1,5–16 mm
• Éléments grands (KDS-DEG-RAIL) : plage de diamètres 12–35 mm
• Nombreuses références disponibles pour différentes géométries et diamètres afin d'optimiser la densité d'empaquetage
• Les emplacements non utilisés peuvent être obturés à l'aide d'éléments d'obturation dédiés

Accessoires
L'outil d'actionnement KDS BW 1 permet un montage et un démontage aisés des éléments d'étanchéité dans le cadre.

Caractéristiques / spécifications techniques

• Modèles : KDS-DE-RAIL (petit), KDS-DEG-RAIL (grand)
• Matériau : TPE spécial, homologué DIN EN 45545-2 (HL3)
• Plages de diamètres : petit 1,5–16 mm ; grand 12–35 mm
• Normes : décharge de traction statique selon DIN EN 62444
• Design : forme conique pour insertion sans outil ; éléments divisés avec découpe ondulée pour facilité de montage
• Fonction : étanchéité des interstices et décharge de traction statique pour passe-câbles ferroviaires
• Options : éléments d'obturation pour emplacements non utilisés ; outil d'actionnement KDS BW 1
