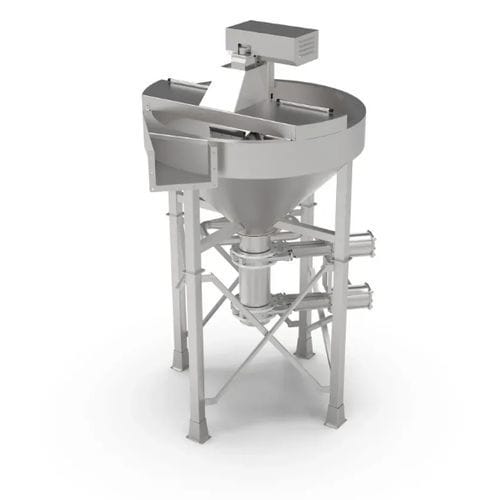

Epierreur cyclonique
structure complètement en inox 304L microbillé
cuve cyclonique diamètre 3.000 mm. en tôle (autres dimensions disponibles : 2.000 mm., 2.500 mm. et 3.500 mm.)
la goulotte de sortie a une hauteur de 350 mm. et est boulonnée
hérisson motorisé avec quatre palles montées sur un arbre de diam. 60 mm et tenu par deux roulements SKF. Les palles sont optionellement couverts de caoutchouc épaisse
le moteurréducteur SEW. sur l’hérisson est de la type arbre creux et protégé par capotage inox. Sa vitesse est fixe. Sa position est ajustable parce que le pied support est bolonné sur une bride en haut de la cuve
la cuve est reposée sur quatre pieds inox en tube carrée
hauteur d’entrée = 3.300mm.
évacuation des pierres par moyen d’une bande élévatrice caoutchouc avec des perforations en bas des tasseaux pour meilleur égouttage :
caisson en tôle inox – dimensions de la coupe 600 X 500 mm. (option : 1.000 X 500 mm.)
espace libre entre caisson et bande = 235 mm. (optionnel 635 mm.)
diamètre de l’entrée raccordé à la cuve = 500 mm.
connexion avec la cuve par moyen d’une bride orientable et serrée
longueur du caisson = 6.000 mm.
caisson pourvu en bas de deux ouvertures pour trappes de visite étanche
à l’intérieur du caisson une bande caoutchouc rigide (250 kg.) avec des tasseaux intégrés hauteur 75 mm. tous les 250 mm., est soutenue par une tôle pleine avec soudé dessus des lattes en forme de chevrons
tambour d’entraînement et de retour diamètre 220 mm. en inox épaisseur 4 mm. et bollé
deux motoréducteurs SEW. pour éviter tout patinage, avec capotage inox
