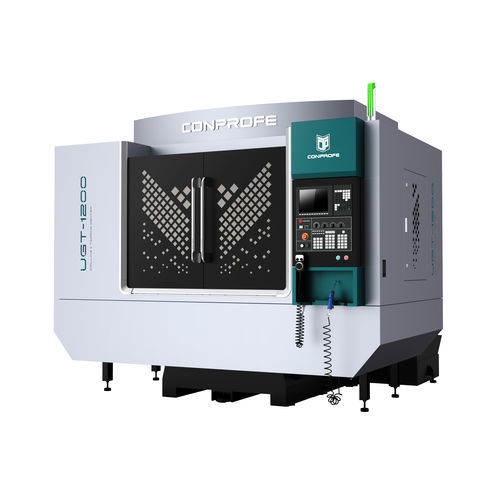

Centre d'usinage CNC 3 axes UGT-1200verticalpour compositespour verre
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- vertical
- Matière usinée
- pour composites, pour verre, pour céramique, pour quartz, pour matériaux durs et cassants
- Nez de broche
- BT 30
- Nombre d'outils
- 21 outils
- Applications
- pour l'industrie de l'aluminium, de perçage, pour le médical, pour l'industrie sidérurgique, pour titane, pour perçage, pour l'usinage du graphite, pour plaque d'aluminium, pour petites pièces, pour véhicules, pour production de petites pièces, pour profilés en aluminium, pour panneaux, pour l'optique, pour fonte, dentaire, pour trous profonds
- Autres caractéristiques
- à grande vitesse, haute performance, à haute productivité, de taraudage
- Course X
1 200 mm
(47 in)- Course Y
650 mm
(26 in)- Course Z
370 mm
(15 in)- Vitesse de rotation
19 200 rpm, 24 000 rpm
(120 637 rad.min-1, 150 796 rad.min-1)- Puissance
15 kVA
(20,39 hp)- Hauteur max. de la pièce
370 mm
(15 in)- Vitesse d'avancement axe X
48 m/min
- Vitesse d'avancement axe Y
48 m/min
- Vitesse d'avancement axe Z
36 m/min
- Charge max. de la table
400 kg
(882 lb)- Poids max. outil
3 kg
(6,6 lb)- Précision de placement
0,007 mm
(0 in)- Répétabilité
0,004 mm
(0 in)- Poids total
6 000 kg
(13 227,74 lb)- Longueur hors tout
2 930 mm
(115,4 in)- Largeur hors tout
2 980 mm
(117,3 in)- Hauteur totale
2 700 mm
(106,3 in)
Description
Caractéristiques
1. Centre de perçage et de taraudage pionnier au niveau mondial, intégré avec un système d'usinage par ultrasons et un système MQL pour un usinage écologique sans besoin de liquide de refroidissement
d'usinage par ultrasons et un système MQL pour un usinage écologique sans besoin de liquide de refroidissement
2. Broche à ultrasons BBT-30 à travers le liquide de refroidissement avec une vitesse maximale de 30 000 tr/min disponible
3. Diverses options de capacité de magasin d'outils : 21T/26T/30T/36T/30T+14T
4. Précision de positionnement de 5µm et précision de répétabilité de 3µm
5. Différentes options de distance entre le nez de la broche et la table : 200-560mm (standard), 270-630/340-700mm (en option)
6. table rotative 4/5 axes disponible
Application :
Idéale pour le perçage, le taraudage et le fraisage de petites plaques, de disques et de boîtiers pour l'électronique consommable, l'automobile, l'aérospatiale, l'industrie médicale, etc.
---
