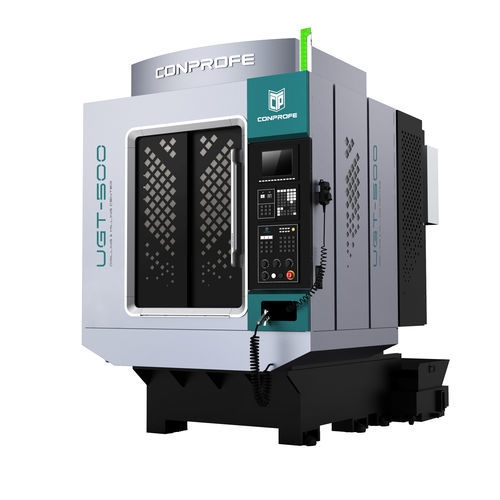

Centre d'usinage CNC 3 axes UGT-500verticalpour verrepour acier
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3 axes
- Orientation de la broche
- vertical
- Matière usinée
- pour fonte, pour aluminium, pour acier, pour cuivre, pour métaux non ferreux, pour acier inoxydable, pour composites, pour verre, pour céramique, pour quartz, pour matériaux durs et cassants
- Nez de broche
- BT 30
- Nombre d'outils
- 21 outils
- Applications
- pour l'industrie sidérurgique, de perçage, pour le médical, pour titane, pour profilés en aluminium, pour l'industrie de l'aluminium, pour fonte, pour petites pièces, pour véhicules, pour l'usinage du graphite, pour plaque d'aluminium
- Autres caractéristiques
- à grande vitesse, haute performance, à haute productivité
- Course X
500 mm
(20 in)- Course Y
400 mm
(16 in)- Course Z
320 mm
(13 in)- Vitesse de rotation
19 200 rpm, 24 000 rpm
(120 637 rad.min-1, 150 796 rad.min-1)- Puissance
15 kVA
(20,39 hp)- Vitesse d'avancement axe X
48 m/min
- Vitesse d'avancement axe Y
48 m/min
- Vitesse d'avancement axe Z
36 m/min
- Charge max. de la table
250 kg
(551 lb)- Poids max. outil
3 kg
(6,6 lb)- Précision de placement
0,006 mm
(0 in)- Répétabilité
0,004 mm
(0 in)- Poids total
3 200 kg
(7 054,79 lb)- Longueur hors tout
1 600 mm
(63 in)- Largeur hors tout
2 430 mm
(95,7 in)- Hauteur totale
2 400 mm
(94,5 in)
Description
Caractéristiques
1. Centre de perçage et de taraudage pionnier au niveau mondial, intégré avec un système d'usinage par ultrasons et un système MQL pour un usinage écologique sans besoin de liquide de refroidissement
d'usinage par ultrasons et un système MQL pour un usinage écologique sans besoin de liquide de refroidissement
2. Broche à ultrasons BBT-30 à travers le liquide de refroidissement avec une vitesse maximale de 30 000 tr/min disponible
3. Diverses options de capacité de magasin d'outils : 21T/26T/30T/36T/30T+14T
4. Précision de positionnement de 5µm et précision de répétabilité de 3µm
5. Différentes options de distance entre le nez de la broche et la table : 200-560mm (standard), 270-630/340-700mm (en option)
6. table rotative 4/5 axes disponible
Application :
Idéale pour le perçage, le taraudage et le fraisage de petites plaques, de disques et de boîtiers pour l'électronique consommable, l'automobile, l'aérospatiale, l'industrie médicale, etc.
---
