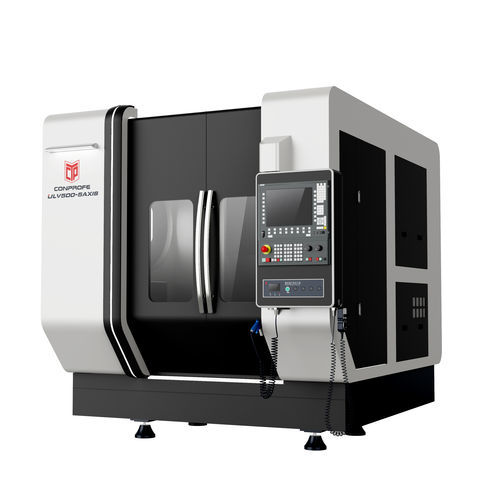

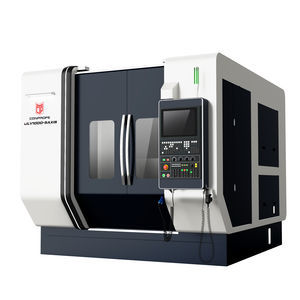

Centre d'usinage CNC 5 axes ULV500verticalpour compositespour matières plastiques
Ajouter à mes favoris
Ajouter au comparateur
Vous voulez acheter directement ?
Rendez-vous sur notre Shop.
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- vertical
- Matière usinée
- pour composites, pour matières plastiques, pour verre, pour céramique, pour quartz, pour matériaux durs et cassants
- Autres caractéristiques
- haute performance, de haute précision, par ultrasons
- Course X
520 mm
(20,47 in)- Course Y
520 mm
(20,47 in)- Course Z
460 mm
(18,11 in)- Vitesse de rotation
20 000 rpm
(125 664 rad.min-1)- Hauteur max. de la pièce
520 mm
(20 in)- Rotation de la table axe C
360 °
- Vitesse d'avancement axe X
30 000 mm/min
(19,69 in/s)- Vitesse d'avancement axe Y
30 000 mm/min
(19,69 in/s)- Vitesse d'avancement axe Z
30 000 mm/min
(19,69 in/s)- Charge max. de la table
300 kg
(661 lb)- Poids max. outil
6 kg
(13,2 lb)- Précision de placement
0,005 mm
(0,0002 in)- Répétabilité
0,004 mm
(0,00016 in)- Poids total
10 000 kg
(22 046,23 lb)- Longueur hors tout
2 220 mm
(87,4 in)- Largeur hors tout
3 217 mm
(126,7 in)- Hauteur totale
2 800 mm
(110,2 in)
Description
✅Ultrasonic spindle independently developed by Conprofe adopted to reduce cutting force, thus realizing high-efficiency machining for hard-machining material (broche à ultrasons développée indépendamment par Conprofe pour réduire la force de coupe et réaliser un usinage à haut rendement pour les matériaux difficiles à usiner)
système de refroidissement interne au CO2 supercritique et système MQL disponibles pour un usinage propre
contrôle complet en boucle fermée grâce à un codeur linéaire de haute précision
✅Excellente précision de répétabilité des axes X/Y/Z et de l'axe A/C
le système SIEMENS 840Dsl est adopté pour réaliser l'usinage simultané sur 5 axes avec la fonction RTCP
APPLICATION :
Idéalement adapté à l'usinage simultané à 5 axes de haute précision et à haut rendement, par ultrasons ou traditionnel, de pièces géométriquement compliquées en matériaux durs et fragiles (céramique, saphir, verre, etc.), en plastiques renforcés de fibres de carbone et en matériaux métalliques
---
