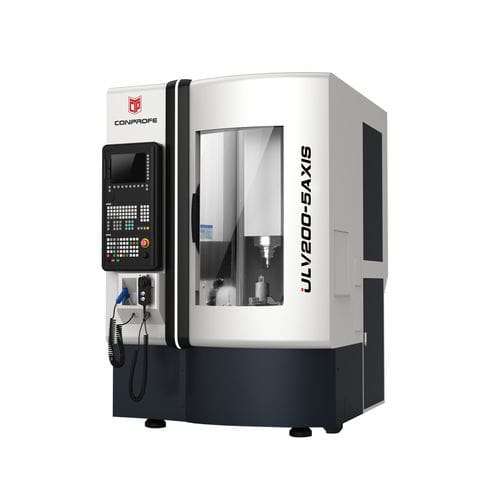

Centre d'usinage CNC 5 axes ULV200
verticalpour compositespour matières plastiques

centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
Ajouter à mes favoris
Ajouter au comparateur

Plus d'informations sur le site de Conprofe

Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Matière usinée
pour composites, pour matières plastiques, pour verre, pour céramique, pour quartz, pour matériaux durs et cassants
Nez de broche
HSK-E40, HSK-E32
Nombre d'outils
16 outils, 22 outils
Applications
pour usinage lourd
Autres caractéristiques
haute performance, de haute précision, par ultrasons
Course X

250 mm
(10 in)

Course Y

250 mm
(10 in)

Course Z

250 mm
(10 in)

Vitesse de rotation

30 000 rpm, 36 000 rpm
(188 496 rad.min-1, 226 195 rad.min-1)

Hauteur max. de la pièce

200 mm
(8 in)

Rotation de la table axe C

360 °

Vitesse d'avancement axe X

3 000 mm/s

Vitesse d'avancement axe Y

3 000 mm/s

Vitesse d'avancement axe Z

3 000 mm/s

Charge max. de la table

30 kg
(66 lb)

Poids max. outil

1 kg
(2,2 lb)

Précision de placement

0,005 mm
(0 in)

Répétabilité

0,004 mm
(0 in)

Poids total

1 900 kg
(4 188,78 lb)

Longueur hors tout

1 285 mm
(50,6 in)

Largeur hors tout

1 795 mm
(70,7 in)

Hauteur totale

2 030 mm
(79,9 in)

Description

✅Ultrasonic spindle independently developed by Conprofe adopted to reduce cutting force, thus realizing high-efficiency machining for hard-machining material (broche à ultrasons développée indépendamment par Conprofe pour réduire la force de coupe et réaliser un usinage à haut rendement pour les matériaux difficiles à usiner) système de refroidissement interne au CO2 supercritique et système MQL disponibles pour un usinage propre contrôle complet en boucle fermée grâce à un codeur linéaire de haute précision ✅Excellente précision de répétabilité des axes X/Y/Z et de l'axe A/C le système SIEMENS 840Dsl est adopté pour réaliser l'usinage simultané sur 5 axes avec la fonction RTCP APPLICATION : Idéalement adapté à l'usinage simultané à 5 axes de haute précision et à haut rendement, par ultrasons ou traditionnel, de pièces géométriquement compliquées en matériaux durs et fragiles (céramique, saphir, verre, etc.), en plastiques renforcés de fibres de carbone et en matériaux métalliques

---

Ceci est une traduction automatique  (voir l’original en anglais)
