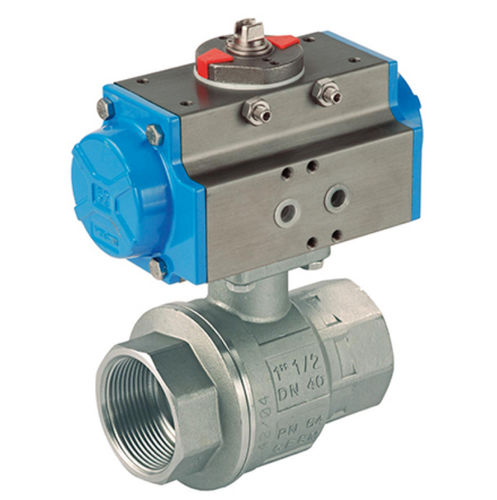

VANNE PNEUMATIQUE - 2 VOIES FF AISI 316
USAGE INDUSTRIEL
Retour par ressort ou actionneur pneumatique à double effet
Robinet à bille FF AISI 316 à 2 voies, à passage intégral
ACCESSOIRES SUR DEMANDE
- limite de régulation de la vitesse
- changer de boîte à micro
- commander l'électrovanne
CARACTÉRISTIQUES TECHNIQUES DE L'ACTIONNEUR
- pression maximale de fonctionnement : 8 bar
- pression d'alimentation en air minimale : 6 bar
- température ambiante opérationnelle : minimum -20°C maximum +85*0
- rotation : 90
il utilise de l'air comprimé dans la chambre de sortie et le dose automatiquement pour le ramener à la pression atmosphérique.
(voir schéma fonctionnel)
il ouvre la chambre de sortie de l'air comprimé
et il dose la biosynthèse de l'air comprimé dans la chambre de retour.
(voir schéma fonctionnel)
Voir le schéma ci-dessus.
Dans la phase d'ouverture, l'actionneur fournit un couple de sortie décrémentiel avec le degré d'ouverturemg. tout en maintenant la pression d'alimentation constante. L'abaissement est dû au fait que. dans cette phase, les ressorts sont soumis à une déformation et absorbent l'énergie potentielle élastique.
L'énergie susmentionnée sera disponible pendant la phase de fermeture. C'est pendant cette deuxième phase, en effet, que les ressorts s'allongent et font leur travail, sans avoir besoin d'aucune énergie extérieure.
---
