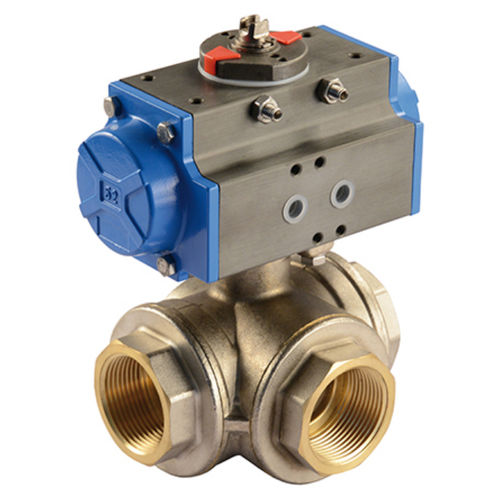

Vanne à boisseau sphérique P70006 series

pneumatiquedoubleen laiton

USAGE INDUSTRIEL Retour par ressort ou actionneur pneumatique à double effet Robinet à boisseau sphérique 3 voies FFF BRASS, à passage intégral Voir le schéma ci-dessus. Dans la phase d'ouverture, l'actionneur fournit un couple de sortie décrémentiel avec le degré d'ouverturemg. tout en maintenant la pression d'alimentation constante. L'abaissement est dû au fait que. dans cette phase, les ressorts sont soumis à une déformation et absorbent l'énergie potentielle élastique. L'énergie susmentionnée sera disponible pendant la phase de fermeture. C'est pendant cette deuxième phase, en effet, que les ressorts s'allongent et font leur travail, sans avoir besoin d'aucune énergie extérieure. Le couple de coupure est donc caractérisé par 4 valeurs principales : La rotation d'ouverture : MAD : couple d'actionnement avec ressorts étirés MAC : couple d'actionnement avec ressort comprimé Rotation de fermeture : MMC : couple de ressorts comprimés MMD : couple de ressorts étirés
