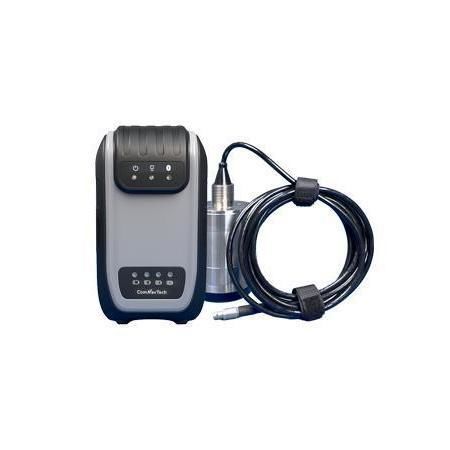

Échosondeur compact HYD10

mono-faisceau

Présentation

Le HYD10 de ComNav est un sondeur portable, compact et conçu pour les levés hydrographiques et la mesure automatique de profondeur. Sur plateforme industrielle Linux, il accepte les entrées RTK et les connexions sans fil pour simplifier les opérations sur le terrain tout en fournissant des données de profondeur de haute résolution et stables.

Principales fonctionnalités

• Haute précision de mesure avec résolution de 1 cm et précision ±1 cm + 0,1 % × h
• Design léger et portable pour un déploiement rapide
• Connectivité sans fil : Bluetooth 5.0 et WiFi pour liaison mobile et intégration RTK
• Logiciel Survey Master intégrant flux de travail profondeur + positionnement
• Sonde en acier inox 316, indice IP67
• Batterie lithium offrant environ 8 heures d'autonomie

Détails fonctionnels

• Haute précision : Traitement ultrasonore de nouvelle génération et conception de circuit à haut rapport signal/bruit pour détecter avec précision les variations peu profondes et les obstacles sous-marins.
• Flux intégrés : Le logiciel Survey Master combine modules hydrographiques et levés RTK pour produire des jeux de données synchronisés profondeur + positionnement sans changement de système.
• Commodité sans fil : Liaison Bluetooth stable vers appareils mobiles et intégration RTK via WiFi, éliminant les configurations filaires complexes et réduisant les points de défaillance en conditions de terrain.

Caractéristiques / spécifications techniques

• Dimensions physiques

  • Dimensions : Unité principale 137 × 72 × 50 mm ; Transducteur Ø70 mm × H105 mm
  • Poids de l'appareil : 1,2 kg
  • Température de stockage : -40 °C à +70 °C
  • Température de fonctionnement : -20 °C à +60 °C
  • Boutons / Clavier : Bouton d'alimentation
  • Matériau, étanchéité : Sonde acier inox 316 ; IP67
  • Consommation électrique : 5 W
  • Batterie lithium : 3400 mAh, autonomie ~8 heures
  • Alimentation externe : DC 9–28 V
• Performance

  • Fréquence de fonctionnement : 200 kHz
  • Fréquence d'échantillonnage maximale : 30 Hz
  • Plage de profondeur : 0,3–200 m
  • Précision de profondeur : ±1 cm + 0,1 % × h (h = profondeur de l'eau)
  • Résolution : 1 cm
  • Plage de réglage de la vitesse du son : 1300–1700 m/s
  • Angle du faisceau : 6°
  • Puissance d'émission maximale : 300 W
• Communication

  • Type de données : NMEA (SDPT / SDDBT)
  • Système d'exploitation : Linux
  • Interface / Port : RS232 / Interface transducteur
  • Bluetooth : BT5.0, rétrocompatible BT2.x
