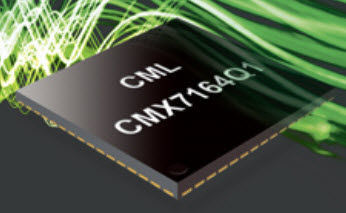

Circuit intégré modem à transmission de données en paquets CMX7164
de communicationde donnéesQAM

circuit intégré modem à transmission de données en paquets
circuit intégré modem à transmission de données en paquets
circuit intégré modem à transmission de données en paquets
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de communication, à transmission de données en paquets, de données
Réseau
sans fil, QAM, RF, FSK

Description

Le modem de données sans fil multimode CMX7164 est un dispositif semi-duplex prenant en charge les modes 4/16/32/64 QAM, 2/4/8/16 FSK, GMSK/GFSK et V.23 dans de multiples espacements de canaux, sous le contrôle de l'hôte. Une interface analogique intégrée permet une connexion directe aux émetteurs-récepteurs radio I/Q à FI nulle avec peu de composants externes ; aucun codec externe n'est nécessaire. Les sous-systèmes auxiliaires intelligents ADC, DAC et GPIO remplissent des fonctions précieuses et minimisent l'interaction avec l'hôte et les ressources d'E/S de l'hôte. Deux générateurs d'horloge système synthétisés développent des signaux d'horloge pour une utilisation hors puce. L'interface maître C-BUS/SPI étend les ports C-BUS/SPI de l'hôte pour contrôler des dispositifs externes. Le dispositif utilise la technologie des composants FirmASIC. Les sous-systèmes sur puce sont configurés par un fichier de données d'image de fonction et définissent la fonction et le jeu de caractéristiques du dispositif. Les entrées différentielles sont idéales pour une connexion directe aux circuits intégrés RF Building Block tels que les CMX994, CMX994A, CMX994E RF Direct Conversion Receiver ICs GMSK, GFSK 2-FSK, 4-FSK, 8-FSK, 16-FSK 4-QAM, 16-QAM, 32-QAM, 64-QAM V.23 Deux détecteurs de synchronisation de trame Détection automatique de synchronisation de trame Correction de la fréquence de la porteuse Rx Mesure de la qualité du signal reçu Compatible avec les modems standard Modes de paquets de données robustes Interface série de l'hôte C-BUS : SPI-like avec adressage de registre Tampons de données FIFO de 128 octets en lecture/écriture Interface série maître C-BUS/SPI : Pour les dispositifs esclaves externes Mode Pass-through Interface radio analogique I/Q haute performance :

---
