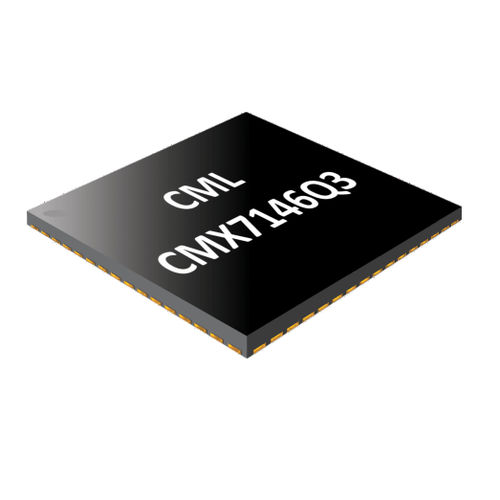

Circuit intégré transmetteur radio RF CMX7146
de donnéesà longue portéerobuste

circuit intégré transmetteur radio RF
circuit intégré transmetteur radio RF
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Réseau
RF
Spécifications
de données, à longue portée
Autres caractéristiques
robuste

Description

Le CMX7146 est un émetteur de données flexible supportant la modulation BPSK (Binary Phase Shift Keying) et la modulation BPSK différentielle (parfois appelée PRK, Phase Reversal Keying ou 2PSK). La MDPB est souvent utilisée lorsqu'une communication de données robuste et à longue portée est nécessaire. Elle est également simple à démoduler et économe en énergie. Le CMX7146 génère des signaux analogiques précis en phase et en quadrature en bande de base, ce qui permet de générer le signal transmis avec une grande précision, le rendant apte à la conversion ascendante vers une porteuse RF au choix de l'utilisateur. L'appareil prend en charge les transmissions brutes (entrées de bits, sorties de données de modulation) et préchargées (entrées de messages, sorties de données de modulation) et dispose également d'une entrée de déclenchement de transmission (Tx) pour permettre des transferts de données à des moments précis. Un amplificateur de puissance à rampe DAC peut également être utilisé pour contrôler les rafales de transmission qui peuvent être synchronisées dans le cadre de la séquence de transmission. Fonctionnant avec une alimentation de 3,3V, le CMX7146 est conçu en utilisant la technologie FirmASIC® de CML. Un fichier de fonction Image™ (FI), qui définit les capacités opérationnelles de l'appareil, est disponible sur le portail technique de la CML. Caractéristiques Débits de données pris en charge 600/1200/2400/3600/4800/9600bps Jusqu'à 13 octets par rafale PA rampe DAC Sorties IQ en bande de base pour la modulation RF Convertisseurs de données supplémentaires Interface de contrôle série C-BUS (compatible SPI) BPSK simple ou différentiel Filtre RRC programmable a=0.2/0.3/0.35 Faible consommation d'énergie 7mA TX 1200bps 15mA 9600bps

---

Catalogues

CMX7146
CMX7146
2 Pages
