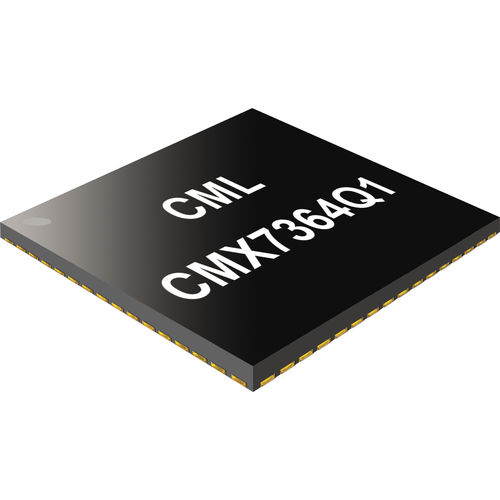

Circuit intégré modem de données CMX7364
sans filRFembarqué

circuit intégré modem de données
circuit intégré modem de données
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de données
Réseau
sans fil, RF
Montage
embarqué

Description

Le CMX7364 est un modem de données sans fil flexible et performant, doté d'un haut niveau d'intégration, comprenant des ADC et DAC RF ainsi que des convertisseurs de données supplémentaires à faible puissance pour la surveillance et le contrôle. En son cœur, un puissant noyau DSP est couplé à des accélérateurs matériels optimisés pour permettre une mise en œuvre efficace et à faible consommation des fonctionnalités du modem de données, principalement les couches PHY et MAC. Le dispositif prend en charge une série de modes de données formatées ainsi qu'un mode brut qui permet aux utilisateurs de développer librement leurs propres protocoles de liaison. Les modèles de données formatées comprennent une correction d'erreur directe optimisée et l'insertion de symboles pilotes, le cas échéant. Le CMX7364 offre une gamme d'interfaces numériques flexibles permettant un interfaçage facile avec les microcontrôleurs et une interface de passage pour le contrôle des circuits RF. Les filtres internes prennent en charge des largeurs de bande de canal de 6,25 à 50 kHz, permettant des débits de données par voie hertzienne allant jusqu'à 40 kéchantillons/s. La conception est capable de s'interfacer avec différentes architectures radio mais est idéalement adaptée à la famille CMX994 de récepteurs à conversion directe et au modulateur I/Q CMX998 de CML avec linéarisation cartésienne. La prise en charge intégrée de ces dispositifs par des images de fonction appropriées comprend la correction du décalage en courant continu et la commande AGC. Le CMX7364 fonctionne avec une seule tension d'alimentation de 3,3V et est disponible en boîtier 64VQFN. La fonctionnalité du CMX7364 est déterminée par le chargement d'une fonction Image™ fournie par CML. La fonction Image™ est téléchargée à la mise sous tension et configure l'appareil pour le schéma de modulation requis et les paramètres associés.

---
