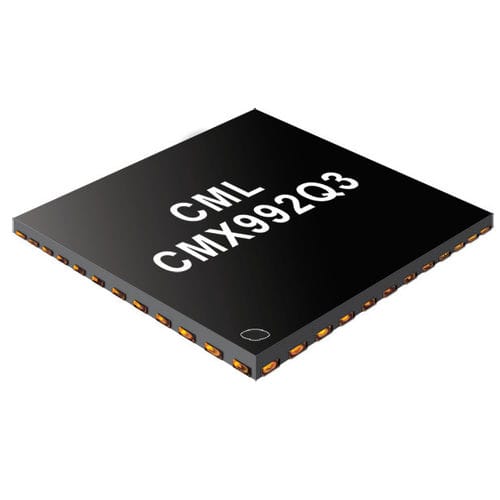

Récepteur sans fil CMX992
radionumériqueindustriel

récepteur sans fil
récepteur sans fil
récepteur sans fil
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
radio, sans fil, numérique
Applications
industriel
Autres caractéristiques
modulaire, pour extérieur

Description

Le CMX992 est un circuit intégré récepteur RF monopuce de haute performance pour les systèmes radio analogiques et numériques. Il fonctionne de 100MHz à 1GHz et son architecture I/Q prend en charge plusieurs types de modulation et de bandes passantes avec une seule conception radio. Le CMX992 intègre un premier mélangeur, des démodulateurs Rx, une PLL FI et des sous-systèmes VCO FI qui minimisent les circuits externes nécessaires à la mise en œuvre d'un récepteur complet. Les modes sélectionnés par l'utilisateur répondent aux différentes exigences des applications. Le chemin Rx comprend un 1er mélangeur Rx intégré ayant deux sorties pour supporter deux choix de filtres externes de 1ère FI, puis un mux d'entrée 2:1 intégré suivi de fonctions de mesure de niveau de signal VGA et large bande pour supporter l'implémentation de l'AGC. Le signal de la première fréquence intermédiaire est ensuite soit démodulé en I/Q jusqu'à la fréquence intermédiaire zéro, soit mélangé à une sortie de fréquence intermédiaire basse. Le CMX992 offre des options de sortie Rx différentielle et asymétrique et des amplificateurs différentiels pour un conditionnement flexible du signal.Le CMX992 comprend les fonctions RF et IF de base d'un récepteur haute performance et peut être utilisé dans une large gamme de produits sans fil à bande étroite et large bande, y compris les terminaux analogiques/numériques multimodes. Le CMX992 peut être utilisé lorsque des modulations hautement linéaires sont utilisées, par exemple pour des applications telles que TETRA, où une solution d'émetteur typique comprendrait l'émetteur à rétroaction cartésienne CMX998. Récepteur RF haute performance (100MHz à 1GHz) Rx : - Mélangeur RF avec sélection de sortie - Sélection de l'entrée de la 1ère FI - Amplificateur à gain variable de la 1ère FI (VGA) - Indicateur de niveau du signal du 1er IF (SLI) - Démodulateur bimode - FI zéro I/Q avec sorties différentielles - Deux sorties IF sélectionnables (450kHz ou 455kHz) IF : - Synthétiseur IF LO - Amplificateur à résistance négative IF VCO

---
