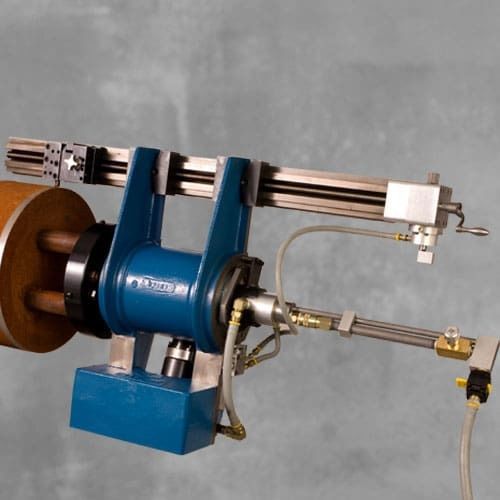

Tour à commande manuelle PL4000

horizontalportablepour usinage d'arbres et de pièces arbrées

Présentation
Le tour portable CLIMAX PL4000 est conçu pour l'usinage d'arbres de précision sur site lorsque le démontage est impraticable et que l'espace est restreint. Il se fixe à l'extrémité de la pièce et nécessite un jeu radial et axial minimal, offrant un usinage précis pour la maintenance, la réparation et la révision dans les secteurs industriel, de la production d'énergie et maritime.

Avantages

• Profil bas — Nécessite seulement 12,75 pouces (323,8 mm) d'espace de rotation radial, permettant d'intervenir dans des espaces exigus.
• Puissant et précis — Effectue les opérations de tournage sur 24,75 pouces (628,7 mm) d'arbre et peut usiner des cônes jusqu'à 2,5 pouces par pied (63,5 mm par 304,8 mm) en diamètre.
• Permet l'usinage d'arbres de 8,0 à 24,0 pouces (203,2 – 609,6 mm). Fonctionne dans un diamètre de 12,0 pouces (304,8 mm) autour de l'arbre et jusqu'à 24,0 pouces (609,6 mm) de l'extrémité; 27,0 pouces (685,8 mm) avec rallonge optionnelle.

Spécifications
SPÉCIFICATIONS | POUCE | MÉTRIQUE
Portée maximale en virage | 27″ | 685,8 mm
Diamètre de l'arbre | 8 – 24 pouces | 203,2 – 609,6 mm
Option d'alimentation | Électrique ou pneumatique | Électrique ou pneumatique

Caractéristiques / spécifications techniques

• Modèle : PL4000
• Portée maximale en virage : 27″ (685,8 mm)
• Plage de diamètres d'arbre : 8,0 – 24,0 pouces (203,2 – 609,6 mm)
• Options d'alimentation : Électrique ou pneumatique
• Jeu radial requis (profil bas) : 12,75 in (323,8 mm)
• Longueur d'usinage disponible : 24,75 in (628,7 mm)
• Capacité cônique : jusqu'à 2,5 in par pied (63,5 mm par 304,8 mm) en diamètre
• Enveloppe de travail : dans un diamètre de 12,0 in (304,8 mm) autour de l'arbre et à 24,0 in (609,6 mm) de l'extrémité ; 27,0 in (685,8 mm) avec rallonge optionnelle
• Conçu pour : usinage d'arbres in situ pour maintenance, réparation et révision dans les environnements industriel, de production d'énergie et maritime
• Barre de tournage réglable pour flexibilité de configuration (portée, rayon, dégagement)
• Opérations adaptées : re-tournage d'arbres droits et coniques
