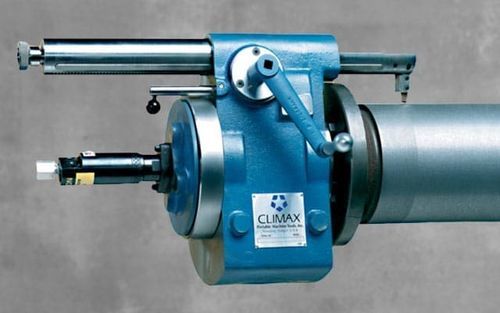

Tour manuel PL3000

horizontalportablepour usinage d'arbres et de pièces arbrées

Présentation

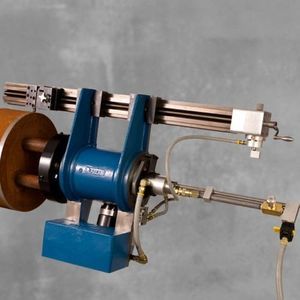

Le tour portable CLIMAX PL3000 usinage de grands arbres et de tourillons directement sur l'arbre en se fixant sur celui‑ci et en tournant autour, permettant des opérations d'usinage précises sur site pour maintenance et réparation, sans démontage ni transport d'équipement, réduisant ainsi les temps d'arrêt et les coûts de main‑d'œuvre.

Applications
Usines industrielles, production d'électricité, aciéries et maintenance d'équipements lourds nécessitant un usinage d'arbre sur site et des interventions rapides.

Avantages produits

• Se monte à l'extrémité de l'arbre et tourne autour de la pièce pour un usinage in situ.
• Barre de rotation en acier massif et corps contrebalancé limitant les vibrations et assurant une rotation régulière.
• Capacité d'enlèvement de matière élevée : entraînement par engrenage planétaire permettant d'enlever jusqu'à 0,125 in (3,175 mm) par passe.
• Options d'alimentation : moteur électrique 3,08 ch (2,3 kW) ou moteur pneumatique 1,22 ch (0,91 kW).
• Portée de l'outil : 16,0 in (406,4 mm) standard ; jusqu'à 22,0 in (558,8 mm) avec rallonge de barre tournante en option.
• Encombrement de travail : diamètre de rotation 16,75 in (425,5 mm) autour de l'arbre ; jusqu'à 36 in (914,4 mm) depuis l'extrémité de l'arbre.
• Avance axiale automatique : 0,003–0,011 in/tr (0,076–0,279 mm/tr) en 7 incréments pour un usinage contrôlé.
• Installation rapide : se fixe sur l'extrémité de l'arbre avec bride conique ; perçage/taraudage de quatre trous requis ; un opérateur expérimenté peut l'installer en moins d'une heure ; vis de réglage pour centrage et alignement précis.

Spécifications
Portée maximale en virage — 22 in — 558,8 mm
Diamètre de l'arbre — 4 – 11,25 in — 101,6 – 285,8 mm
Option d'alimentation — Électrique ou pneumatique

Caractéristiques techniques

• Portée maximale en virage : 22 in (558,8 mm).
• Diamètre d'arbre : 4 – 11,25 in (101,6 – 285,8 mm).
• Motorisations : électrique 3,08 ch (2,3 kW) ou pneumatique 1,22 ch (0,91 kW).
• Capacité d'enlèvement : jusqu'à 0,125 in (3,175 mm) par passe.
• Portée outil : 16,0 in (406,4 mm) standard ; jusqu'à 22,0 in (558,8 mm) avec rallonge.
• Encombrement de travail : diamètre de rotation 16,75 in (425,5 mm) ; profondeur jusqu'à 36 in (914,4 mm) depuis l'extrémité de l'arbre.
• Avance axiale automatique : 0,003–0,011 in/tr (0,076–0,279 mm/tr) en 7 incréments.
• Applications typiques : usines industrielles, centrales électriques, aciéries, maintenance de matériel lourd.
• Installation : montage sur l'extrémité de l'arbre via bride conique ; perçage/taraudage de 4 trous et réglages de centrage requis.
