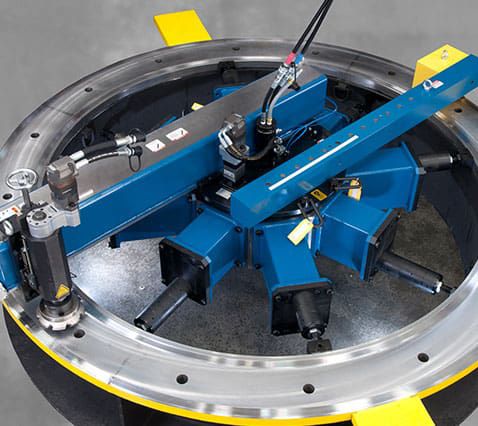

Dresseuse de faces avec bridage interne FF8200

hydrauliquepneumatique

Présentation La CLIMAX FF8200 est une dresseuse de brides conçue pour le dressage de brides de grand diamètre en atelier ou sur site. Sa construction rigide, son positionnement simple et ses vitesses de rotation constantes assurent des finitions planes et précises sur des brides surdimensionnées. La machine accepte les montages ID, OD et en montage face et s'adresse aux secteurs production d'énergie, pétrole & gaz, éolien et fabrication lourde.

Fonctionnalités principales

• Conception robuste : grands roulements robustes et couronne dentée surdimensionnée offrant une capacité de couple élevée et une rigidité sur toute la plage de dressage ; capable d'usiner au-dessus de motifs de trous de boulons et d'obtenir des finitions fines.
• Flexible et polyvalente : tête d'outil pivotante à 360° pour chanfreins, rainures pour joints toriques et surfaces angulaires ; boîtier d'alimentation pneumatique pour avances radiales et axiales, avec avances infiniment variables réglables à distance (0,002–0,035 pouce/tr = 0,0508–0,889 mm/tr) ; boîtier réversible et option d'avance manuelle pour positionnement rapide ; option fraisage avec vis à billes de descente de précision.
• Installation rapide et service sur site : composants modulaires, système de serrage amovible pour montage face et pieds réglables à ajustement rapide pour faciliter transport, installation et démontage.

Caractéristiques / Spécifications SPÉCIFICATIONS | POUCE | MÉTRIQUE
Diamètre de dressage | 45 – 120 in | 1143 – 3048 mm
Diamètre de fraisage | 45 – 120 in | 1143 – 3048 mm
Diamètre montage ID | 45 – 120 in | 1143 – 3048 mm
Diamètre montage OD | 89,8 – 136,4 in | 2280,9 – 3464,6 mm
Option d'alimentation | Pneumatique ou Hydraulique | Pneumatique ou Hydraulique

Caractéristiques techniques

• Modèle : FF8200
• Plage de dressage et fraisage : 45–120 in (1143–3048 mm)
• Plage de montage ID : 45–120 in (1143–3048 mm)
• Plage de montage OD : 89,8–136,4 in (2280,9–3464,6 mm)
• Rotation tête d'outil : 360°
• Système d'avance : boîtier d'alimentation pneumatique réglable à distance ; avances 0,002–0,035 in/tr (0,0508–0,889 mm/tr)
• Avances : radiale et axiale ; boîtier réversible ; avance manuelle possible
• Options d'entraînement : pneumatique ou hydraulique
• Options supplémentaires : système de serrage amovible pour montage frontal, option fraisage avec vis à billes, accessoire arrière pour réparation d'échangeurs de chaleur
• Points forts : roulements lourds, couronne dentée surdimensionnée, conception modulaire, pieds de nivellement à réglage rapide
