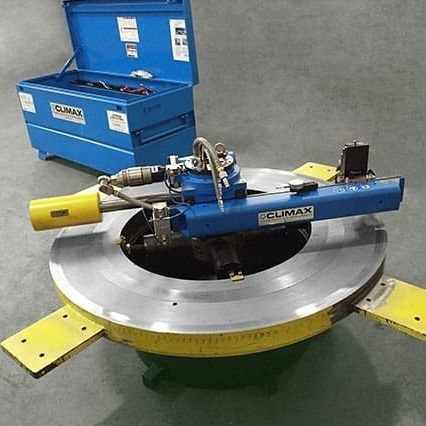

Dresseuse de faces avec bridage interne FF6300

hydrauliquepneumatique

Présentation
La dresseuse de brides CLIMAX FF6300 associe performance, polyvalence et sécurité pour assurer le surfaçage de brides à fort couple lors d'opérations d'usinage sur site. Conçue pour re-surfaçer rapidement les brides et réparer les surfaces d'étanchéité et d'appui, la FF6300 réduit les temps d'arrêt tout en garantissant des résultats d'usinage précis.

Capacités clés

• Configurable en montage ID, OD ou sur surface avec changement rapide entre configurations.
• Plage de surfaçage de 11,8 à 60 pouces (299,7–1524,0 mm) pour de nombreuses tailles de brides.
• Usinage à haut couple pour applications exigeantes sur le terrain.

Avantages produit

• Plage d'usinage étendue (environ 12–60 pouces / 304–1524 mm) pour multi-applications.
• Contrôle d'avance variable pour ajuster facilement l'avance de coupe.
• Ensemble chaîne-pince pour montage OD sans soudure.
• Tête et outil pivotant à 360° pour usinages à angle : chanfreins, rainures pour joints toriques, bagues, etc.
• Option de fixation arrière pour plaques tubulaires et applications similaires.
• Composants modulaires et poids réduit facilitant installation, transport et stockage.
• Options d'entraînement pneumatique ou hydraulique selon conditions de travail.

Conception et performances

• Roulements renforcés assurant rigidité et résultats fiables, y compris sur motifs de trous de boulons.
• Système de serrage avec pieds de nivellement pour un réglage rapide et précis.
• Mandrin modulaire pouvant être monté séparément pour un alignement facilité.
• Engrenage à vis sans fin offrant fonctionnement fluide et faible jeu pour coupes interrompues et forts taux d'enlèvement de matière.

Sécurité opérateur et manutention

• Commande à distance marche/arrêt de l'avance pour tenir les mains de l'opérateur à l'écart des pièces en mouvement.
• Plusieurs points de levage pour un levage et un arrimage équilibrés dans toutes les orientations, simplifiant le positionnement.

Table des spécifications
SPÉCIFICATIONS | POUCE | MÉTRIQUE
Diamètre de surfaçage ID | 11,8 – 60 pouces | 299,7 – 1524,0 mm
Diamètre de fraisage | N/A | N/A
Diamètre de montage ID | 11,8 – 57,5 pouces | 299,7 – 1460,5 mm
Diamètre de surfaçage OD | 8,5 – 60 pouces | 215,9 – 1524,0 mm
Diamètre de montage OD | 38,1 – 63,8 pouces | 967,7 – 1620,5 mm
Option d'alimentation | Pneumatique ou hydraulique | Pneumatique ou hydraulique

Caractéristiques techniques

• Modèle : FF6300
• Plage de surfaçage ID : 11,8 – 60 pouces (299,7 – 1524,0 mm)
• Plage de surfaçage OD : 8,5 – 60 pouces (215,9 – 1524,0 mm)
• Diamètre de montage ID : 11,8 – 57,5 pouces (299,7 – 1460,5 mm)
• Diamètre de montage OD : 38,1 – 63,8 pouces (967,7 – 1620,5 mm)
• Options d'alimentation : pneumatique ou hydraulique
• Contrôle d'avance variable
• Ensemble chaîne-pince pour montage OD (sans soudure)
• Tête-outil pivotante 360° pour usinages inclinés
• Option de fixation arrière pour plaques tubulaires
• Composants modulaires et poids réduit pour transport et installation
• Roulements renforcés et entraînement à vis sans fin pour faible jeu et couple élevé
• Commande à distance de l'avance et multiples points de levage pour sécurité et manutention
