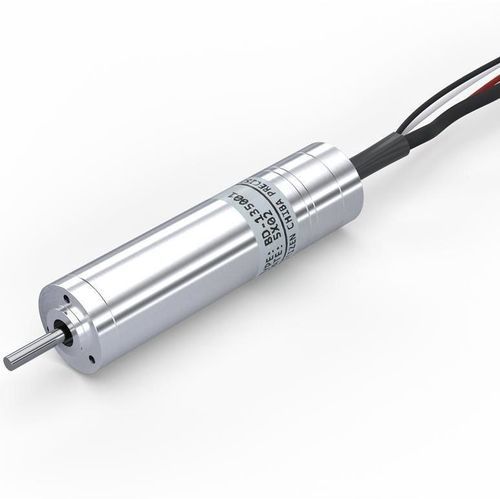

Moteur brushless BD-1350

DC24 Vcompact

Nom du produit
BD-1350 — moteur à courant continu pour applications industrielles/haute précision (Fabricant : CITIZEN CHIBA PRECISION CO.,LTD.)

Vue d'ensemble
Le BD-1350 est un moteur CC compact à 2 pôles conçu pour des applications industrielles de précision. Les spécifications indiquées proviennent de mesures réalisées avec un dissipateur en aluminium (57×57×5t) fixé à la bride du moteur. Des réducteurs (gearheads) et des encodeurs incrémentaux magnétiques peuvent être montés en option. Les drivers standard de la série BSD-36 sont réglés en usine avec une vitesse maximale de 5 000 tr/min ; des options de driver personnalisées permettent une utilisation au-delà de 5 000 tr/min.

Caractéristiques principales

• Modèle : BD-1350
• Fabricant : CITIZEN CHIBA PRECISION CO.,LTD.
• Nombre de pôles : 2
• Tension d'alimentation : 24 ± 5 % V
• Résistance de ligne : 11,9 Ω
• Constante de couple : 14,1 mN·m/A
• Constante contre-électromotrice : 1,47 V/K rpm
• Vitesse à vide : 16 500 tr/min (mesurée avec dissipateur spécifié)
• Vitesse nominale : 12 670 tr/min (mesurée avec dissipateur spécifié)
• Courant continu maximal : 0,33 A (mesuré avec dissipateur spécifié)
• Couple continu maximal : 4,65 mN·m (mesuré avec dissipateur spécifié)
• Puissance nominale : 6,2 W (mesurée avec dissipateur spécifié)
• Poids : 36 g
• Série de drivers standard : BSD-36 (vitesse max standard 5 000 tr/min ; paramétrable pour des vitesses supérieures)

Encodeur (option)

• Type : incrémental magnétique
• Alimentation : DC +5 V ± 5 %
• Consommation : 30 mA
• Niveaux de sortie : High ≥ 3,2 V / Low ≤ 1,0 V
• Courant de sortie max : ±20 mA
• Canaux : 3 (A, B, Z)
• Impulsions : 512 p/r
• Fréquence de réponse max : 1 700 kHz
• Sortie : Line driver / TTL

Moteur avec réducteur (exemples)
Exemple de modèle : BD-1350□□G ZCP 1/xxx (φ13). Ratios de réduction et valeurs nominales typiques :

• Rapports de réduction : 4, 16, 24, 64, 96, 144*, 256*, 384*, 576*, 864*
• Couple nominal (N·m) : 0,015 ; 0,048 ; 0,071 ; 0,152 ; 0,228 ; 0,260 ; 0,400 ; 0,400 ; 0,400 ; 0,400
• Vitesse nominale (tr/min) : 1 540 ; 381 ; 254 ; 94 ; 63 ; 55 ; 29 ; 29 ; 24 ; 17
• Puissance nominale (W) : 2,4 ; 1,9 ; 1,9 ; 1,5 ; 1,5 ; 1,5 ; 1,2 ; 1,2 ; 1,0 ; 0,7
• Longueur L (mm) : 15,1 ; 17,5 ; 17,5 ; 21,4 ; 21,4 ; 21,4 ; 25,3 ; 25,3 ; 25,3 ; 25,3

Remarques et recommandations

• Les performances indiquées comme mesurées sont basées sur des essais avec dissipateur en aluminium (57×57×5t) fixé ; les valeurs réelles dépendent du driver, de l'encodeur et des conditions de montage.
• Le driver standard de la série BSD-36 est préréglé sur 5 000 tr/min ; des réglages driver personnalisés permettent un fonctionnement au-delà de 5 000 tr/min.
• Pour les rapports de réduction marqués d'un astérisque (*), vérifiez le couple de sortie admissible du réducteur afin d'éviter toute surcharge.
• Pour des graphiques de performance détaillés et leur interprétation, se référer au 'Detail of the Motor Characteristics'.
