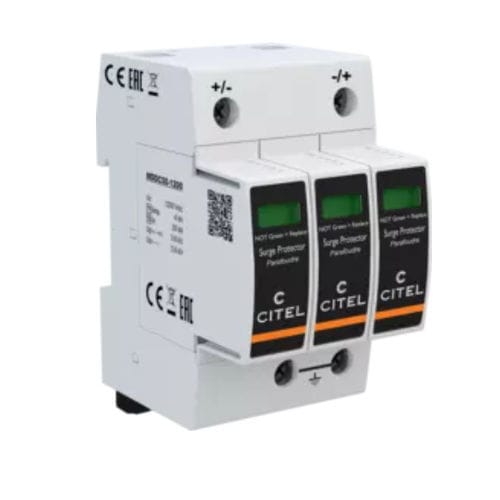

Boitier parafoudre de type 2 DDC50S series

de télésignalisationd'installation électriquepour alimentation continue

Points clés

• Parafoudre DC Type 2 (IEC)
• Modèle : DDC50S-21Y-1200 · Réf. : 828511563
• Conçu pour les systèmes de stockage d'énergie (ESS) et les infrastructures de charge VE
• Courant de décharge nominal / maximal (In / Imax) : 20 kA / 50 kA (8/20 µs)
• Modules enfichables — module de rechange : MDDC50-1200
• Télésignalisation sur contact inverseur
• Déconnecteur thermique avec indicateur mécanique par pôle (Rouge/Vert)
• Conformité : prIEC 61643-41 · IEC 61643-11

Présentation
Le DDC50S-21Y-1200 est un parafoudre pour courant continu de Type 2, enfichable, développé pour la protection contre les surtensions transitoires des systèmes de stockage d'énergie (ESS) et des bornes de recharge VE. Il repose sur des varistances haute énergie associées à un mécanisme interne de déconnexion thermique garantissant une mise hors service contrôlée en fin de vie et un niveau de protection élevé. Ce modèle est conçu pour une tension maximale de fonctionnement DC de 1200 Vdc. Un kit (code article : 1156339601) incluant le parafoudre DDC50S-21Y et un fusible spécifique testé à 100 000 A est disponible pour renforcer la protection des installations ESS face aux forts courants de court-circuit.

Propriétés électriques

• Type SPD : IEC 2
• Tension nominale continue (Un-dc) : 1000 Vdc
• Tension DC max. de fonctionnement (Uc) : 1200 Vdc
• Courant résiduel (Ipe) : < 0.2 mA
• Courant de décharge nominal (In, 15 × 8/20 µs) : 20 kA
• Courant de décharge maximal (Imax, 8/20 µs par pôle) : 50 kA
• Courant d'impulsion par pôle (Iimp, 10/350 µs) : 4 kA
• Niveau de protection (Up @ In 8/20 µs) : 3.6 kV
• Courant de court-circuit admissible (Isccr) : 100 000 A

Propriétés mécaniques

• Raccordement : Par vis 2,5–25 mm² (35 mm² rigide)
• Enfichable : Oui — 3 TE (EN43880)
• Montage : Rail DIN symétrique 35 mm (EN 60715)
• Boîtier : Thermoplastique UL94 V-0
• Température de fonctionnement : -40 à +85 °C
• Indice de protection : IP20
• Indicateur de déconnexion : 1 indicateur mécanique par pôle (Rouge/Vert)
• Télésignalisation : Sortie sur contact inverseur · Câblage max 1,5 mm² · 250 V / 0,5 A (AC) · 30 V / 3 A (DC)
• Poids : 0,333 kg

Normes

• prIEC 61643-41
• IEC 61643-11

Déconnecteur thermique / Protection complémentaire

• Déconnecteur thermique : Interne
• Protection de secours recommandée : 50 A min. (pour Isccr 100 kA) — 125 A max. (pour Isccr 50 kA) · Fusibles gBat

Caractéristiques techniques

• Référence produit : DDC50S-21Y-1200
• Réf. article : 828511563
• Tension nominale continue (Un-dc) : 1000 Vdc
• Tension DC max. de fonctionnement (Uc) : 1200 Vdc
• Courant résiduel (Ipe) : < 0.2 mA
• In (8/20 µs) : 20 kA · Imax (8/20 µs) : 50 kA
• Iimp (10/350 µs) par pôle : 4 kA
• Niveau de protection Up @ In (8/20 µs) : 3.6 kV
• Isccr : 100 000 A
• Raccordement : Bornes à vis 2,5–25 mm² (35 mm² rigide)
• Enfichable : Oui — Module de rechange MDDC50-1200
• Montage : Rail DIN 35 mm (EN 60715)
• Boîtier : Thermoplastique UL94 V-0 · IP20
• Température de fonctionnement : -40 à +85 °C
• Dimensions : 3 TE (EN43880)
• Poids : 0,333 kg
• Application prévue : Energy Storage Systems (ESS) / EV Charging
• Kit de protection disponible (code : 1156339601) incluant DDC50S-21Y et fusible spécifique (testé 100 000 A)
